编者按：六年前，苹果在当年的WWDC大会上推出了一款被人们戏称为“垃圾桶”的Mac Pro产品。而在今年的WWDC大会上，苹果又推出了新款Mac Pro产品。这一次，这款产品却又被人们戏称为“刨丝器”。为什么苹果的Mac Pro产品总是会有个独特的戏称？这篇文章原标题是The new Mac Pro is a design remix，作者Arun Venkatesan在文章中从新款Mac Pro产品的外观、散热结构、显示器设计、网眼图案、外披布料缆线以及产品主色调等6个方面深度分析了这款新产品的设计，希望对你有所启发。

图片来源：

这个月初，苹果在美国圣何塞（San Jose）举行了一年一度的全球开发者大会（WWDC）。

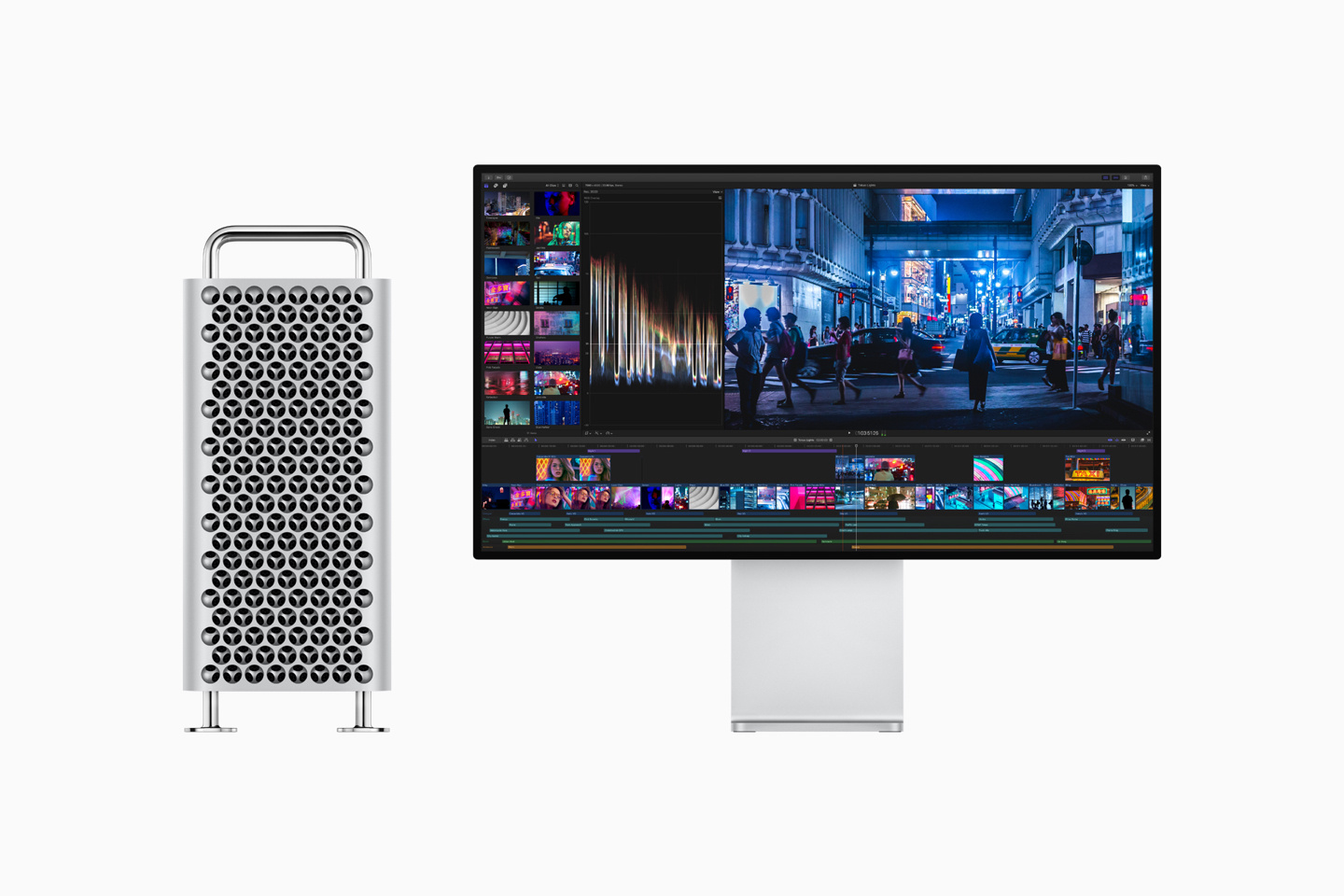

除了众多与开发者密切相关的软件更新之外，苹果还在本次WWDC大会上推出了全新的硬件——新款Mac Pro以及Pro Display XDR显示器。这次的硬件更新，也因其设计风格的独特与大胆，而饱受关注和评论。

本次更新的Mac Pro，可以说是Mac全系列产品中配置最高、价格最贵的一款面向专业用户的顶级设备。

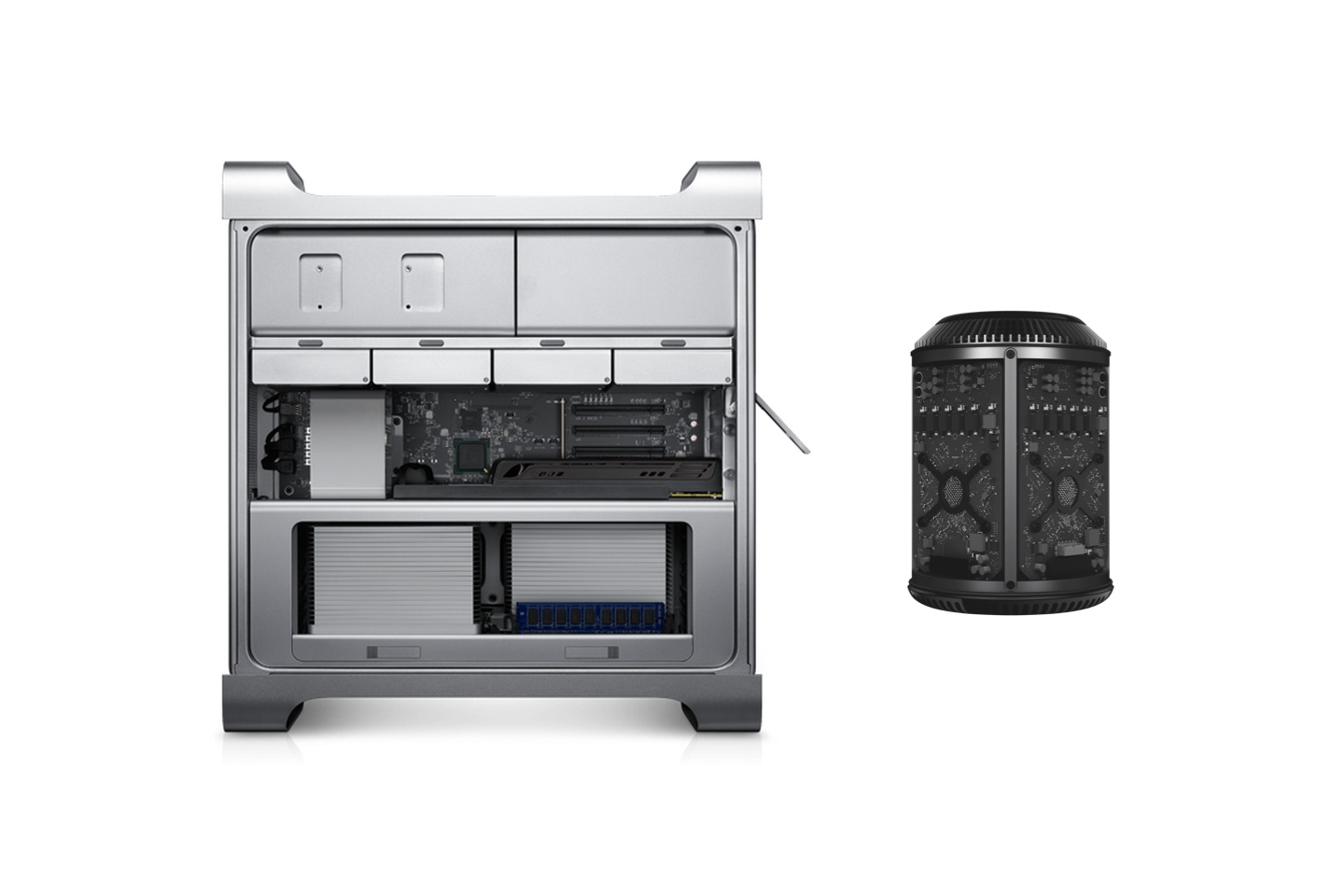

苹果上一次更新Mac Pro产品，还是在2013年的WWDC大会上。苹果当时新推出的Mac Pro产品（又被戏称为“垃圾桶”），虽然采用了颠覆式的全新美观设计，但却可以说是一款失败的产品。

当时的“垃圾桶”设计，摒弃了苹果之前沿用数十年的便于模块化升级的箱式设计，转而采用了油亮亮的紧凑型集成化设计，而且整体体型也变得更小。

相比于当时更新的“垃圾桶”，第一代Mac Pro更像是一款“庞然大物”。

后来，苹果在2017年时向Mac Pro用户致歉，也承认当时这款产品的设计陷入了热封装功耗的死角。此外，苹果也透露称，其正在积极研发并推出一款全新设计的模块化Mac Pro产品。

而这款全新的Mac Pro产品，就是本月初我们在WWDC大会上所认识的这款产品。

这次推出的新款Mac Pro，并没有像之前的新款Mac Pro那样采用了全新的设计，而更像是“返璞归真”，又回到了最初的设计造型。实际上，在这款全新设计的Mac Pro产品上，我们也能处处看到苹果之前推出的产品身影。

空间框架及金属外壳设计

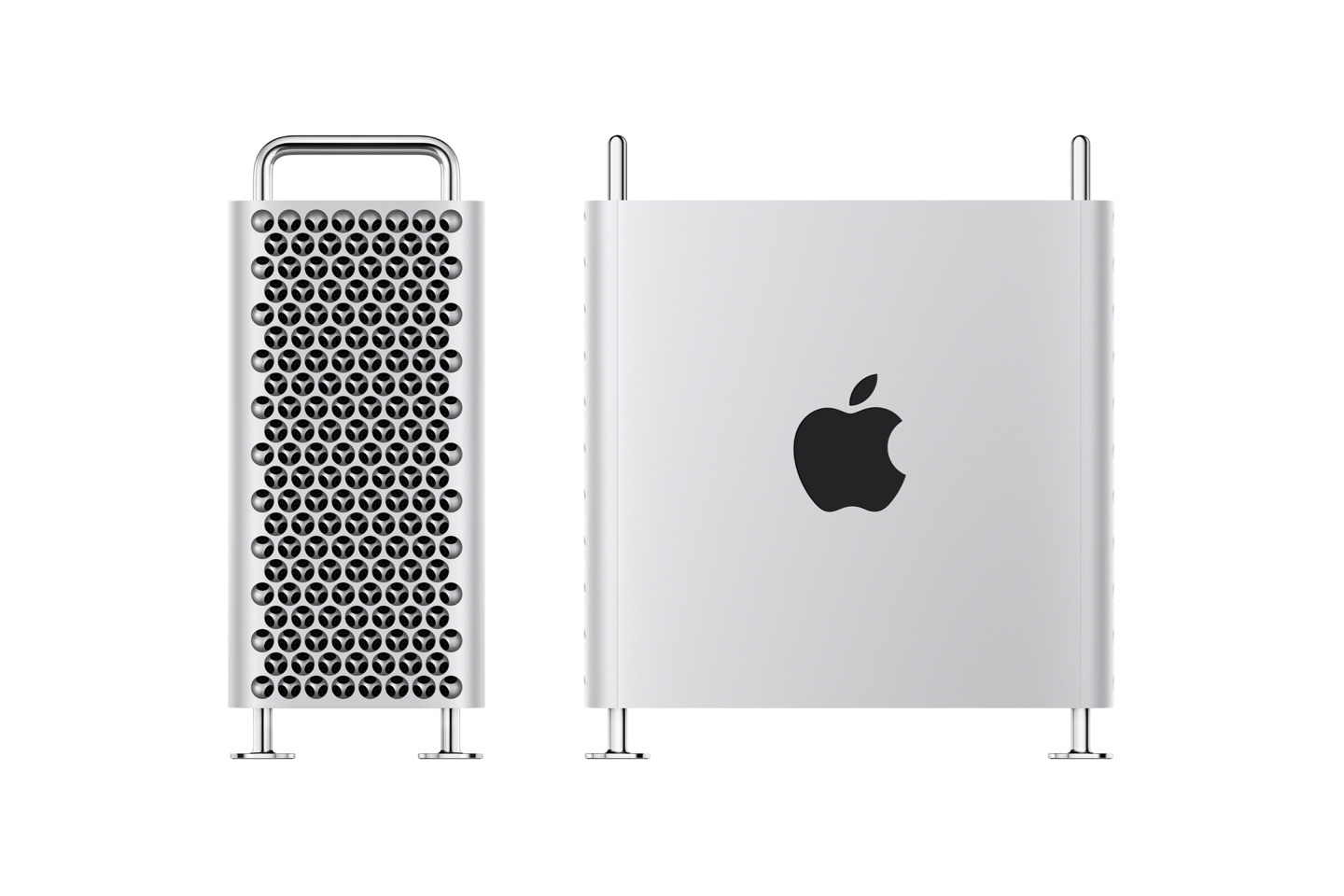

从外观来看，全新Mac Pro采用了不锈钢立体空间框架。框架为模块化和灵活性奠定了基础，再加上平滑的把手以及可以加配底轮的设计，更方便用户在工作室内轻松地移动。

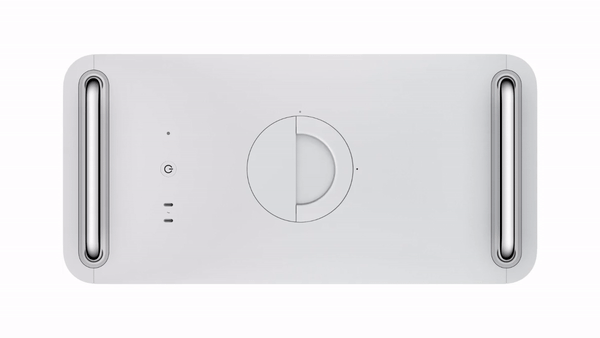

抬起并转动机顶的半圆形把手，你还可以轻松地将金属外壳整体向上拉起，从而进一步访问整个系统。如果要访问内部的计算机系统，你也只需要轻松地拆卸几块嵌板即可。

这样精美的模块化机身，可以让你360度全方位地访问内部系统。

整个金属外壳全部采用了数控铣制同时又经喷砂处理的阳极氧化铝材料，这种材料强度也极其坚韧。

此外，金属外壳一前一后的多孔设计，也可以进一步促进空气流动，让运行更加安静。

就内部设计而言，所有的内部组件都是直接固定在抛光处理的不锈钢空间框架上的。而前文中提到的平滑把手以及延伸至底端的固定架，则是整个空间框架设计的支撑结构。

实际上，苹果的这种将所有的内部组件固定在一个板上，然后又套上一个可移动式的金属外壳的做法，并不是首次尝试。

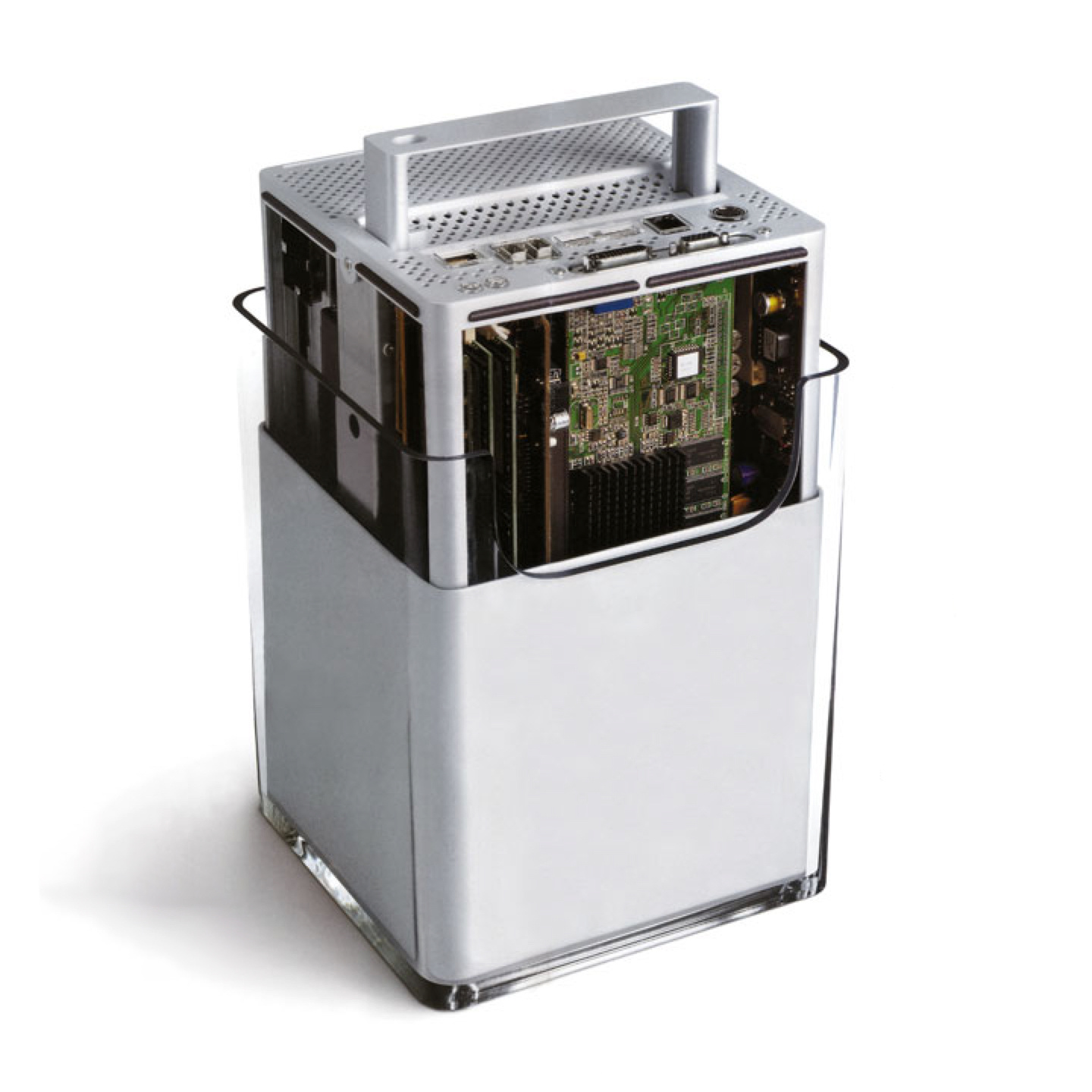

第一次类似的设计，要追溯到2000年苹果推出的麦金托什个人电脑Power Mac G4 Cube。那时推出的这款电脑，也可以先上下翻转，并通过收缩式把手将内部结构提拉出来。

散热架构

新款Mac Pro的散热设计，也受到了苹果之前所推出产品的启发。

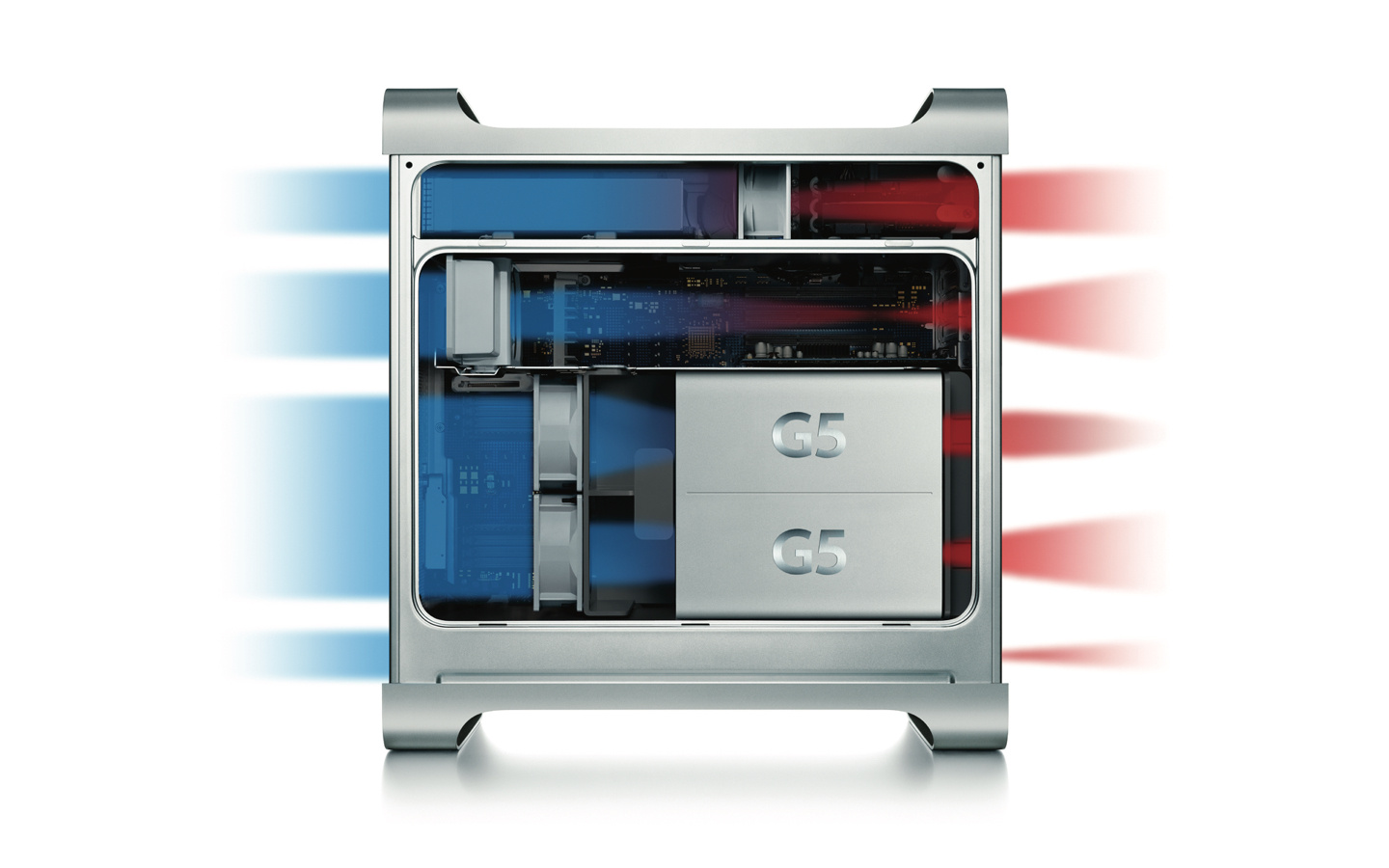

2003年，苹果在当时举行的WWDC大会上推出了Power Mac G5个人电脑。这款电脑又被称作“奶酪刨丝器”，其散热架构设计和本月推出的新款电脑有着异曲同工的设计之妙。

Power Mac G5个人电脑一共有4个散热架构空间，每个空间都是通过隔板和塑料制成的空气导流器相连。

在每个空间中，慢速转动的风扇从前端吸入冷空气，然后经过内部组件和散热器，最后从后端的出口排出热气。

这样的设计，和当时大多数桌面电脑的“敞开式”散热空间设计相比，可谓是革命性的设计。

将整体的散热空间分散隔离成多个小型的散热空间，其直接好处就是可以更好地监控每个独立区域的运行状态，同时也更便于冷却。

此外，也只有在某个特定组件因运行而受热后，风扇才会加速转动起来。因此，这样的设计除了能保证高效的冷却之外，也可以保持安静的运行。

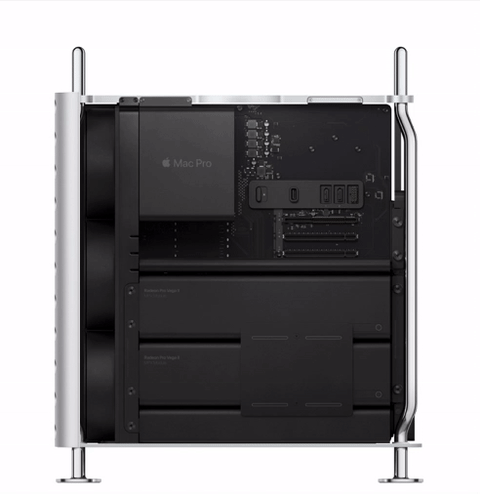

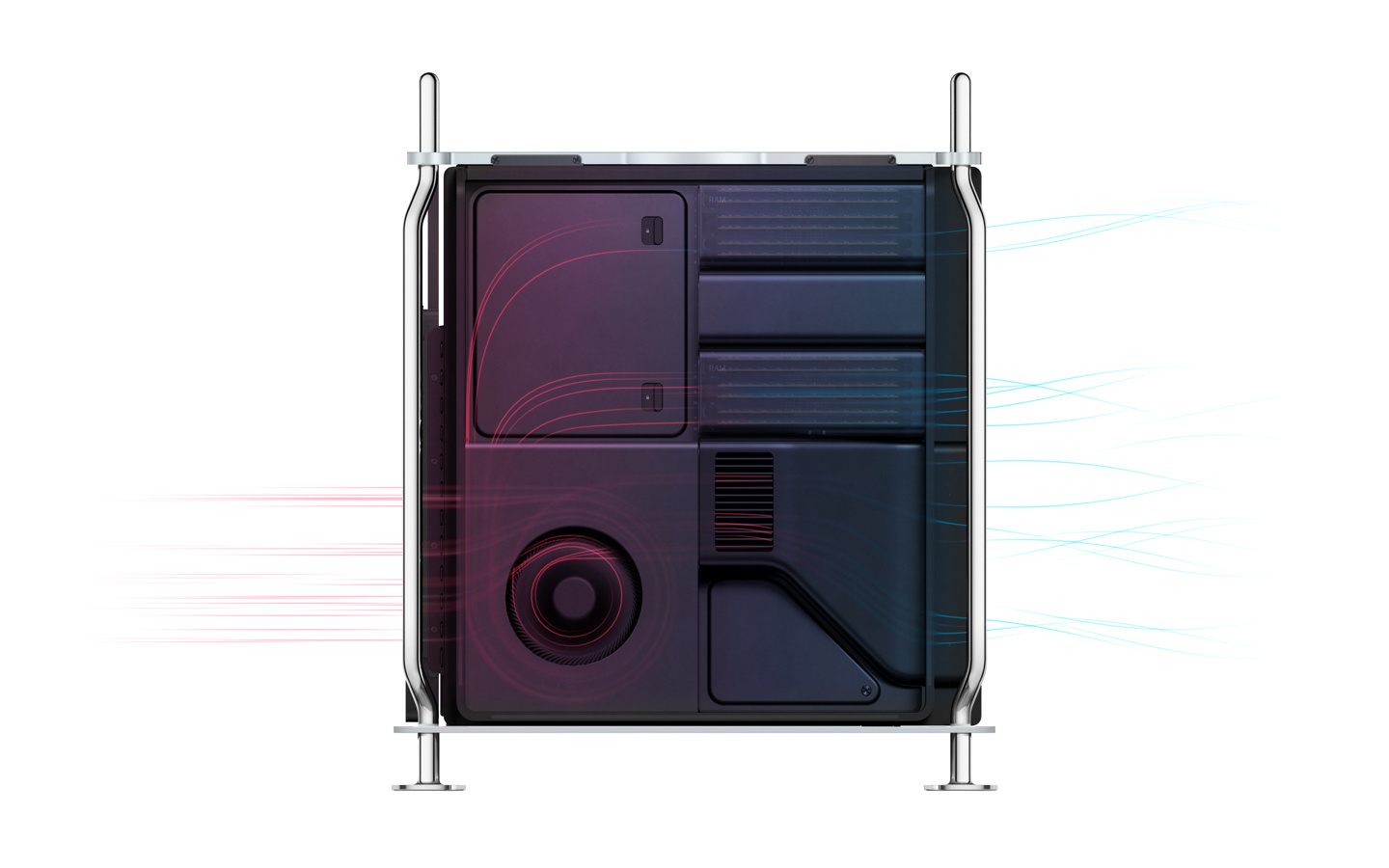

这个月推出的新款Mac Pro产品中，苹果在设计中加入了一块金属主板。这块金属板被称作“海壁（Sea Wall）”，其将整个内部构造隔离成一前一后两个散热空间。

在“海壁”前端较大的散热空间里，三个叶轮风扇从前端吸入冷空气，在经过CPU散热器和拓展卡之后，再从后端的出口排出热气。

而在另一端的散热空间里，有一个风机式风扇。其从前端吸入冷空气后，经过内存、固态硬盘以及电源供应器后，再从后端的出口排出热气。

显示器

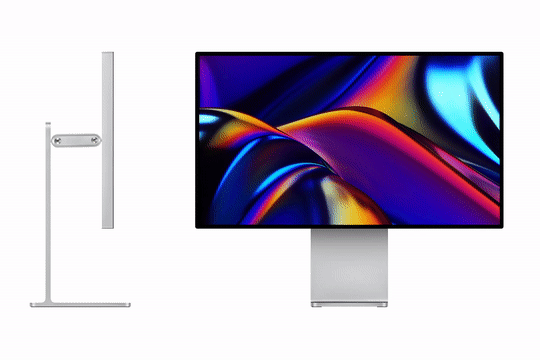

这款新推出的Pro Display XDR显示屏在你心目中值多少钱？

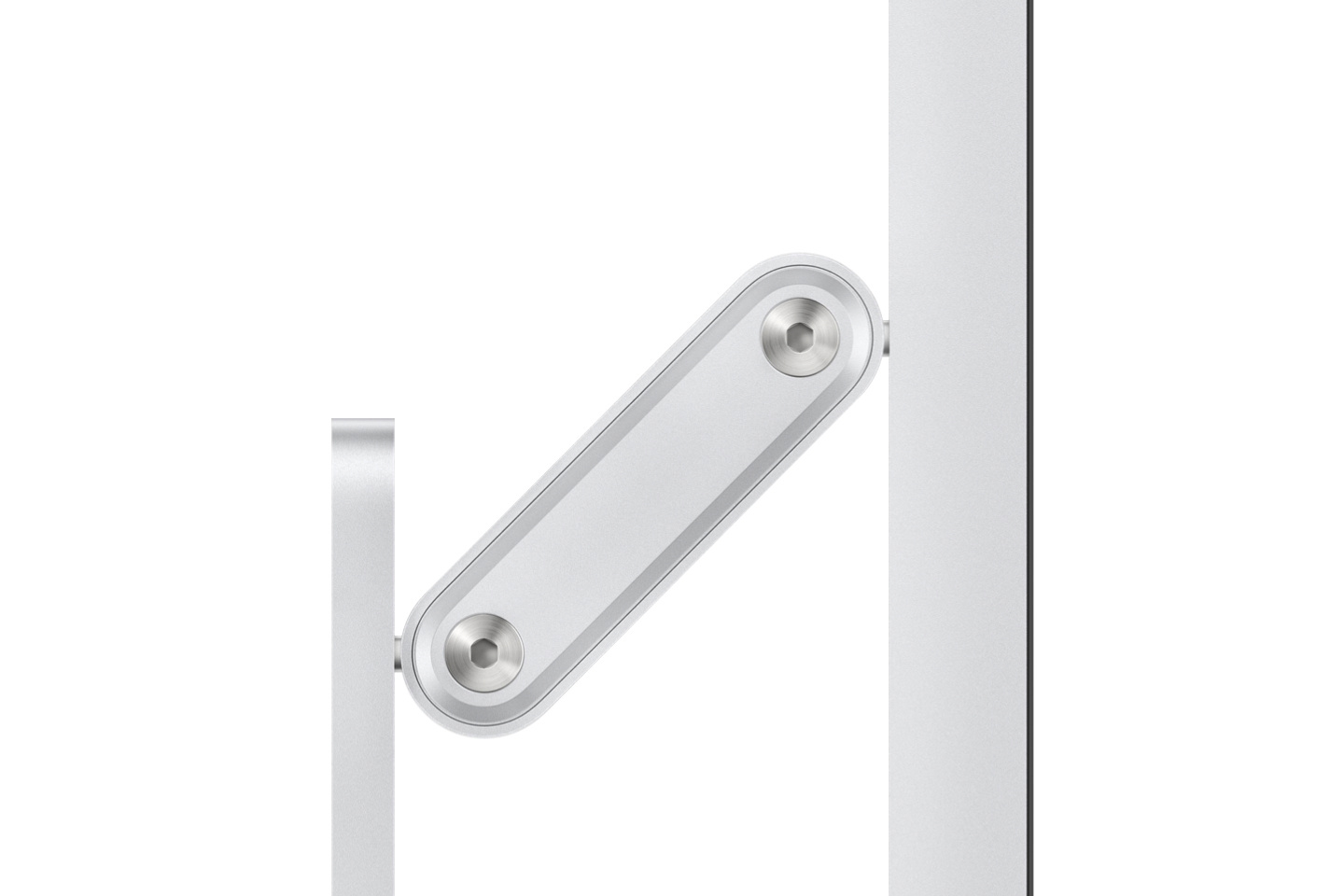

它可谓是一款巧夺天工之作。虽然从外观上来看非常简约大气，但是其内部的联动装置可以让你随意地调节显示屏幕的倾斜角度和高度，甚至还可以让它旋转至纵向模式。

之前体验过普通品牌带有类似支架显示器的用户可能感受过，其支架可能容易摇晃，或者需要固定螺丝来防止晃动。

设计出结实耐用同时又可以轻松调节的支架，对所有产品设计师而言，都是巨大的挑战。

实际上，Pro Display XDR显示器也不是苹果推出的第一款具有类似功能的显示器。

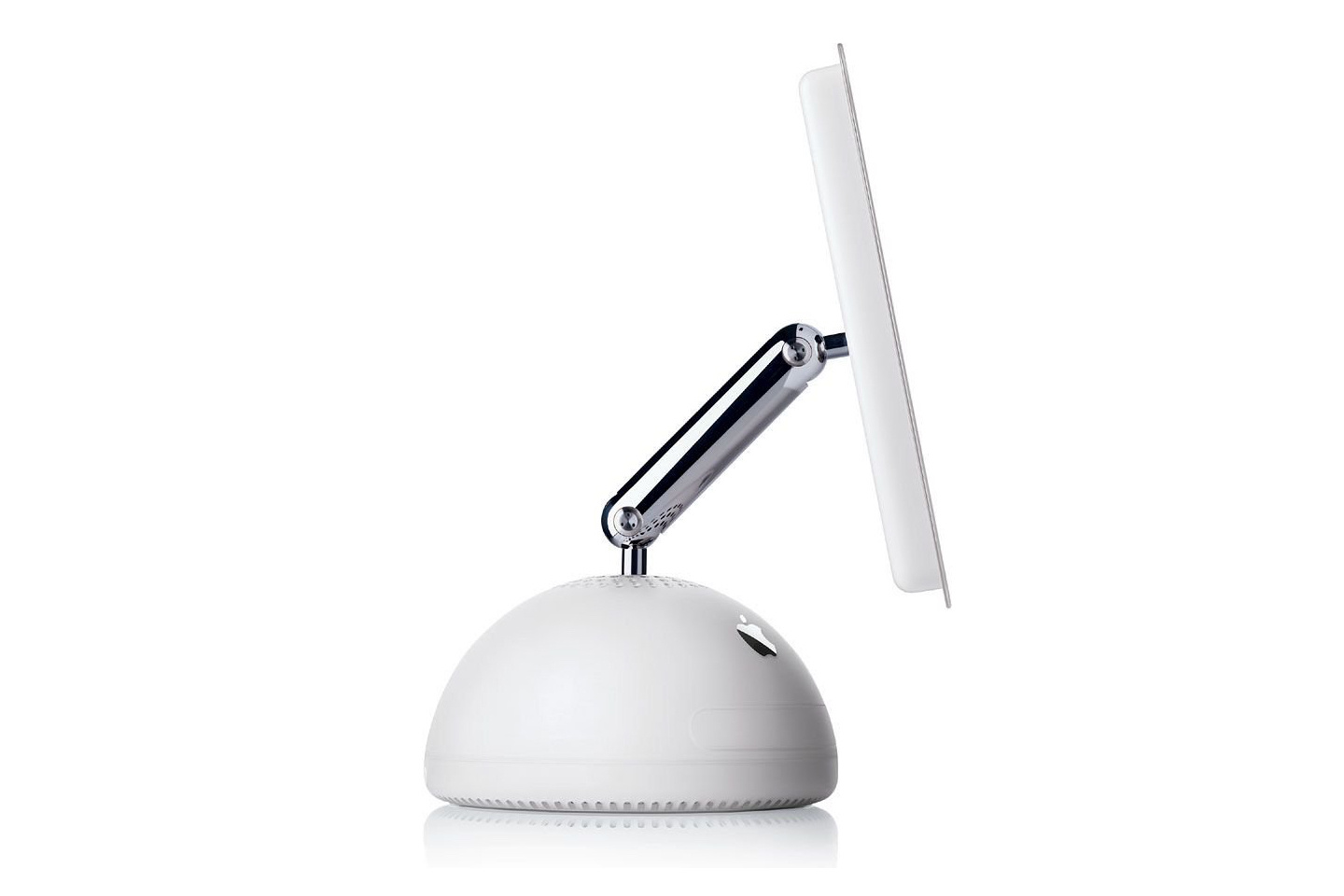

2002年，苹果推出第一款使用液晶屏的一体电脑iMac G4时，其就是通过支架来连接屏幕和半球体机身的。其支架质量非常坚韧，苹果甚至还建议用户调节屏幕位置时，可以大胆地通过支架来进行调节。

一体式网眼设计

视觉图案方面，广受关注和评论的则当属于全新的3D栅格网眼设计。苹果把这个设计应用到了Mac Pro的前后两端，以及Pro Display XDR显示器的背部。

很多人都无法接受这种设计，并全方位地攻击和吐槽。而对于像我太太一样有着密集恐惧症的人来说，他们甚至都不愿意直视它。

于我而言，我认为这样的设计是存在美学价值的，其设计风格与著名雕像家、建筑设计师欧文·豪尔（Erwin Hauer）的作品有着不少相似之处。

不过，我们也不应该单纯地从艺术角度来分析其网眼设计。

欧文·豪尔（Erwin Hauer）的建筑设计作品。图片来源：ArchDaily

网眼设计美学的背后，则全是对性能的考虑。

这种针对散热的解决方案，和苹果2008年处理MacBook Air以及MacBook Pro掌托散热问题的方法，有着相似之处。

你可以试想，如果你是设计师，在不破坏整体结构的前提下，你又会如何“处理”一块厚厚的面板呢？

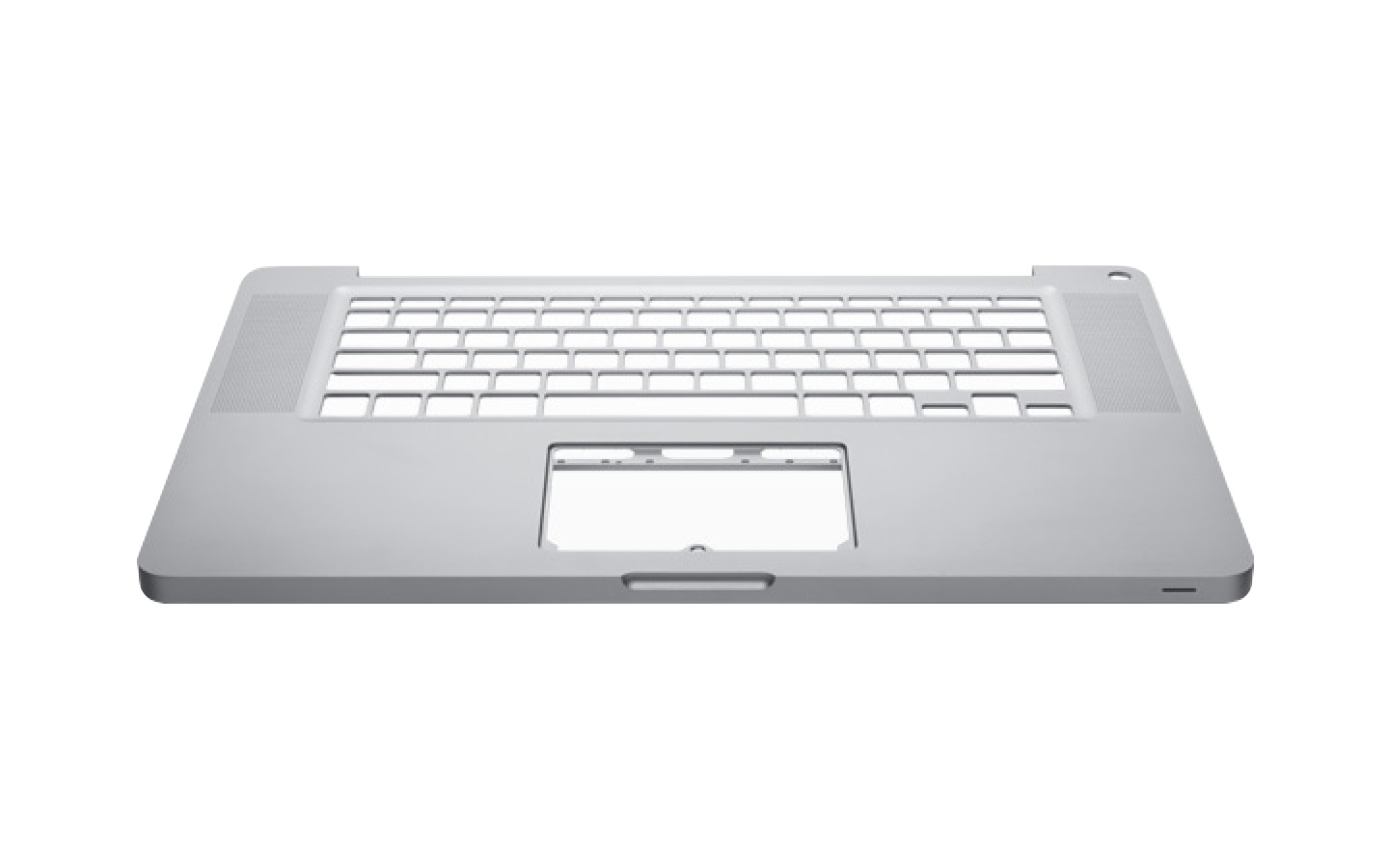

掌托是整个产品的支柱。正常情况下，如果直接在掌托上开一个大口，必然会破坏产品结构的整体完整性。而我们发现，相比于一个大口，如果用机器在掌托结构上打通若干个小孔，产品结构的完整性则基本不会受任何影响。

——苹果首席设计师乔纳森·伊夫（Jonathan Ive）

大体上，相比于直接在金属面板上凿一个大口来安装连体式键盘的做法（最初的Mac电脑都是这样的设计），苹果为每一个键盘按键都凿了一个单独的孔。而除了键盘孔之外的剩余部分面板，都仍然是整个掌托结构中的完成部分。

在本月推出的新款硬件产品中，苹果就采用了类似的创新方法。

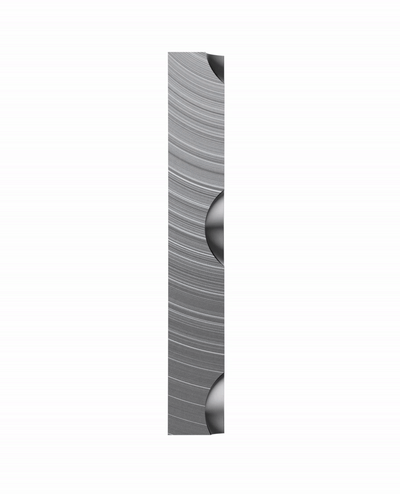

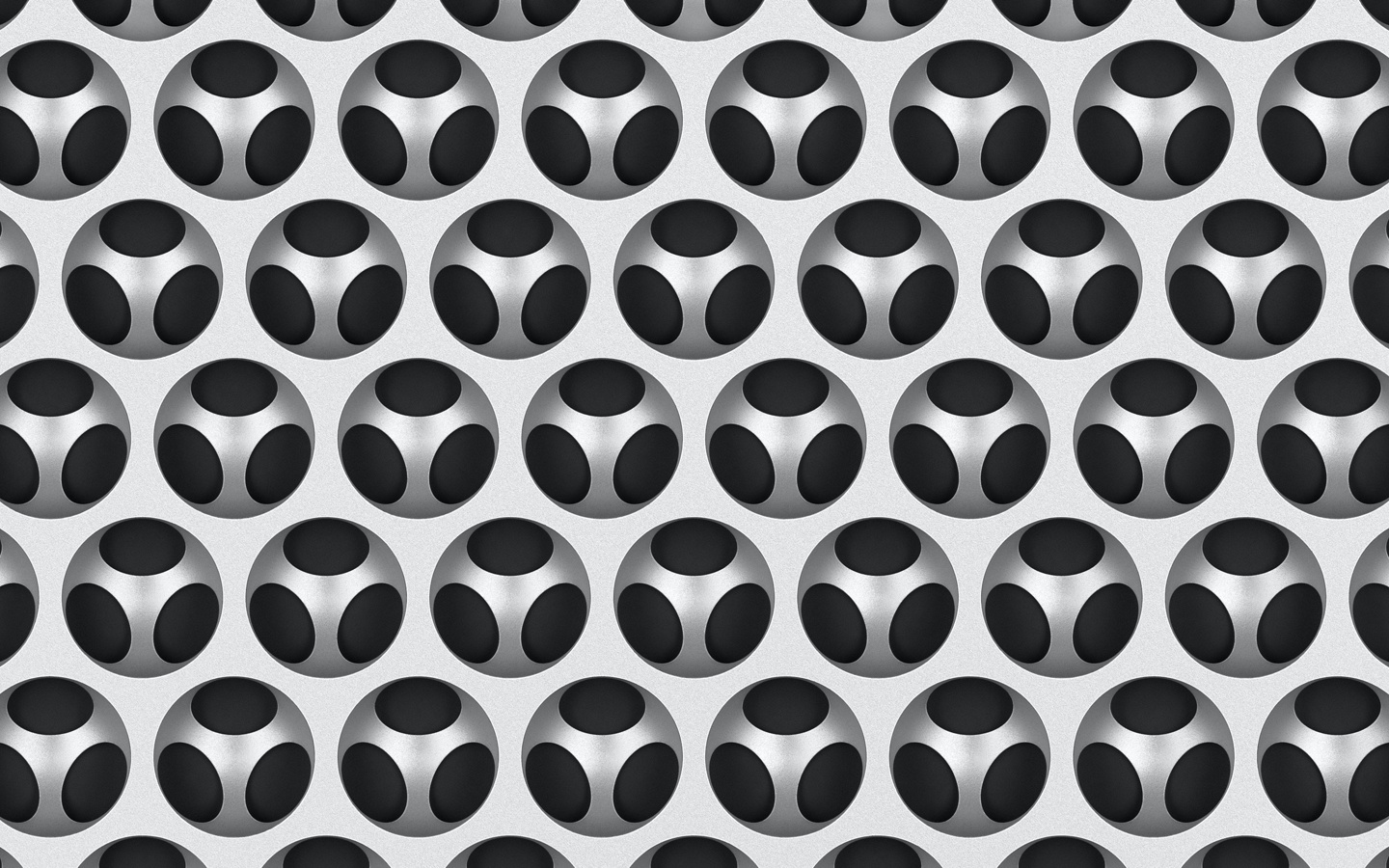

规则排列的若干个镶嵌式六方对称球体凹槽，是从铝金属面板的正反两面一前一后凿孔加工而形成的造型。

一前一后的凿孔加工，刚好可以将重叠部分完全挖空，从而有助于散热。而这一道工序，也至少移除了原有铝金属面板上一半的材料，在保证完整强劲架构的同时，也能最高效地处理散热问题。

这种设计方法，同时也凸显出在功能需求的驱动下，新款Mac Pro产品的散热系统也更加优雅。

不过，对我而言仍然有一些遗憾的事情。

我其实非常希望亲身经历苹果在研发这款产品过程中针对各种变量所做的实验。这些变量包括但不限于：凿孔深度、对称球体重叠面积、球体直径与相邻球体间的空间比例以及对空气流动的优化测试等等。

此外，我还想知道的是，苹果在最终推出这款产品之前，到底完成了多少次产品迭代。

布料包裹的缆线

很长一段时间以来，苹果推出的系列电脑产品配备的电源线，都外披着一层像橡胶一样的聚合物。

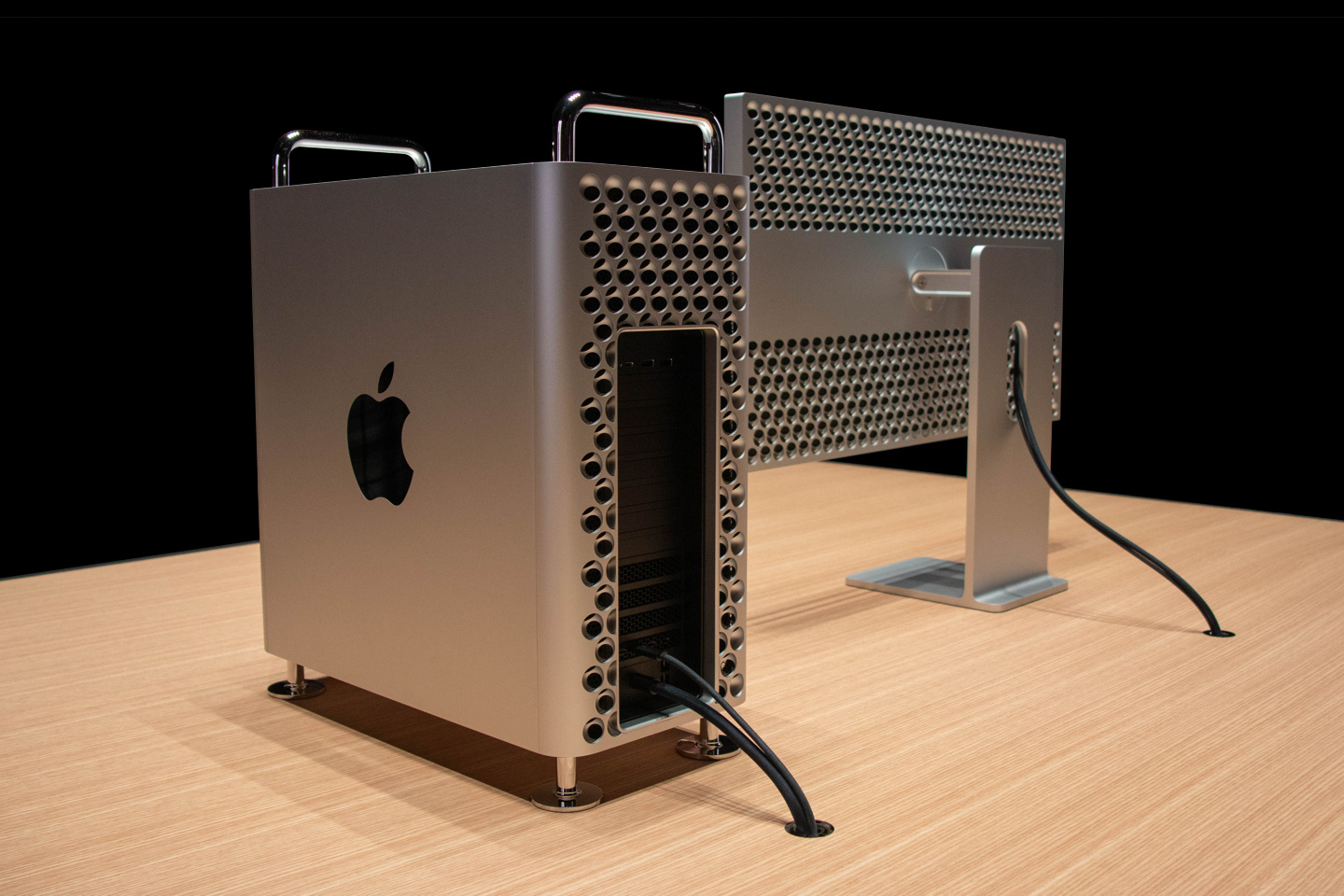

然而，针对新款Mac Pro和Pro Display XDR显示器，苹果配备的电源线和雷劈3缆线的外披材料却是布料。我想，苹果可能是为了产品的耐用性，而改用了这种材料。

图片来源：TechRadar

不过，值得注意的是，这并不是苹果首次在包裹缆线的外披材料中使用布料。

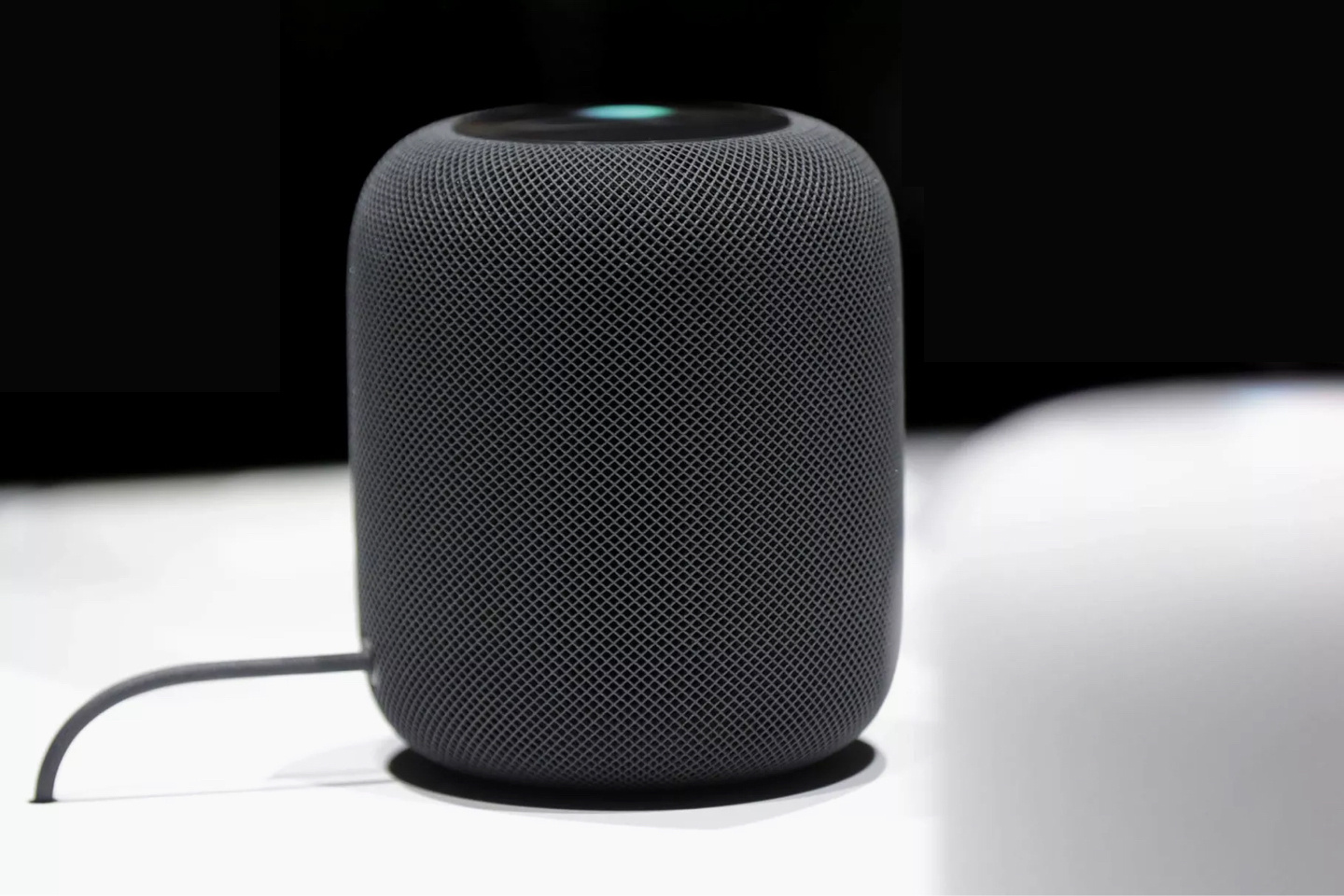

去年，苹果推出的美版HomePod产品中，其配备的电源线外披材料就是布料。而这种外披布料，与机身的编织网布材料相呼应，保证了产品较好的整体性。

图片来源：The Verge

银黑色调的主题外观用色

过去十多年以来，苹果鼠标和键盘的外观用色主要都是以白色为主。同时，在涉及到阳极氧化金属材料的区域则主要配用了银色基调。

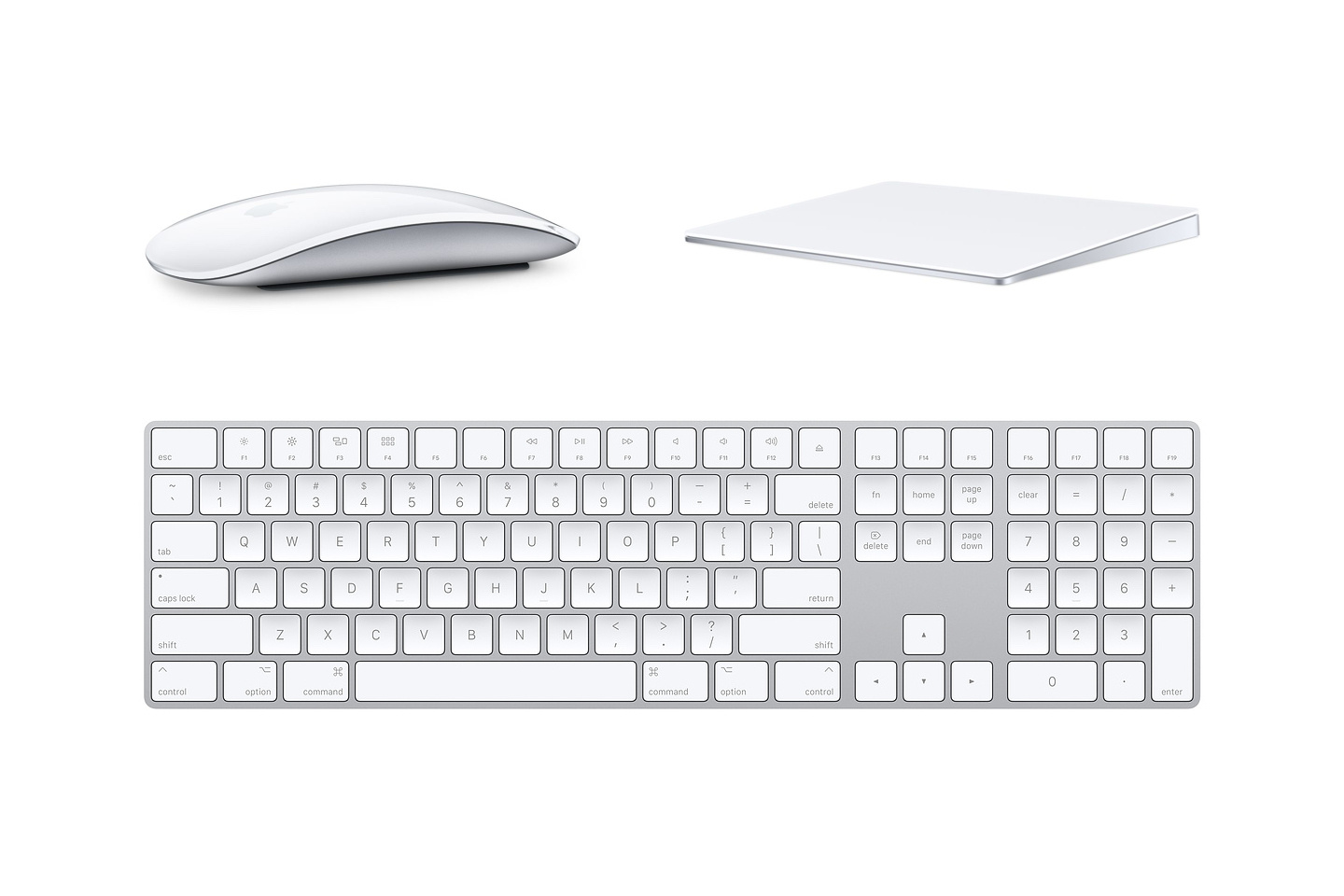

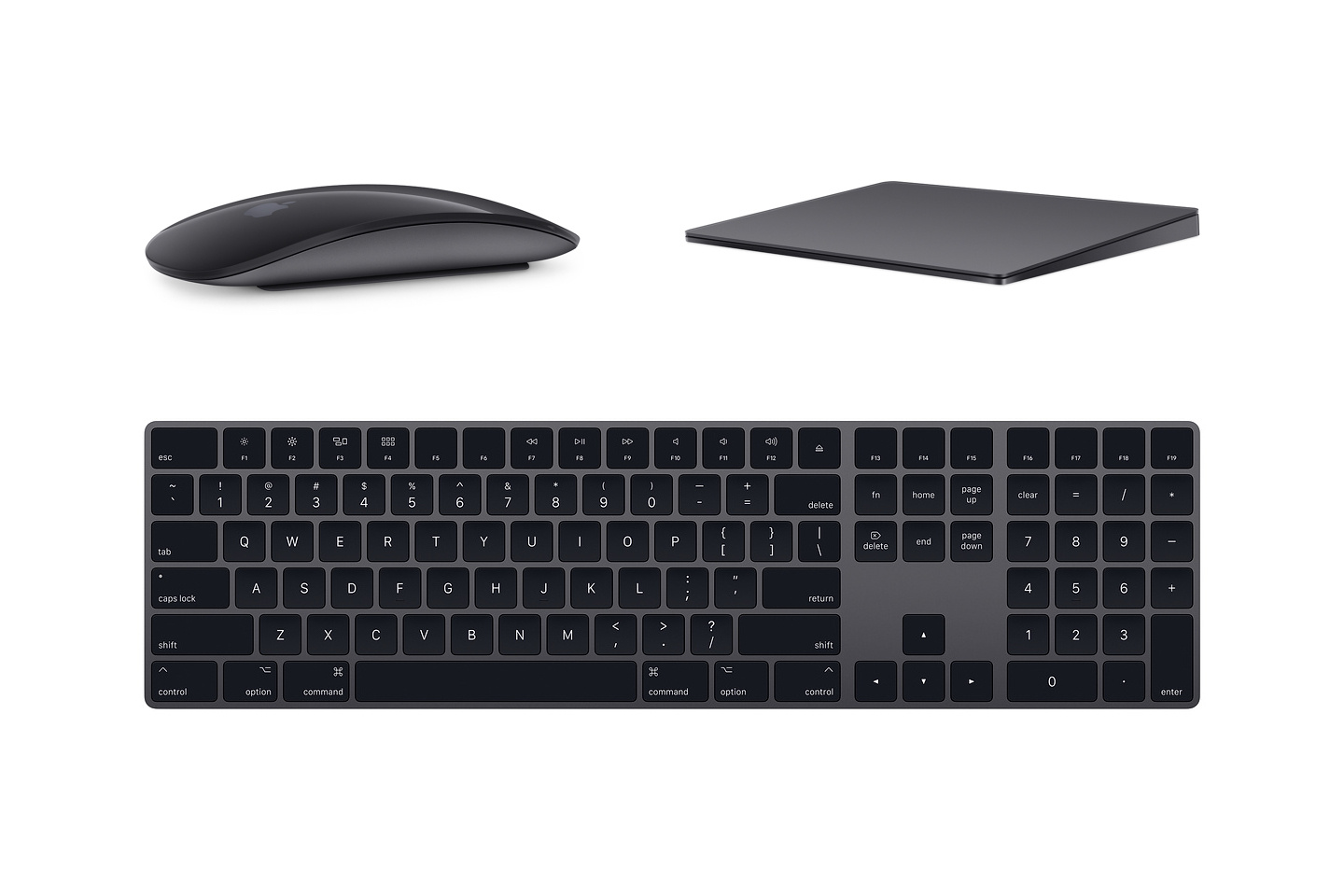

2017年底，苹果推出iMac Pro产品时，同时还推出了三款专属的太空灰配色套装产品。苹果一直沿用的银白色调，当时则被替换成了灰黑色调。

其中，妙控鼠标（Magic Mouse）、妙控板（Magic Trackpad）以及妙控键盘（Magic Keyboard）一直沿用的银色阳极氧化金属表面被替换成了灰色，而白色的表面区域则被替换成了黑色。

而本月推出的新款Mac Pro中，其外观用色再次发生了改变。

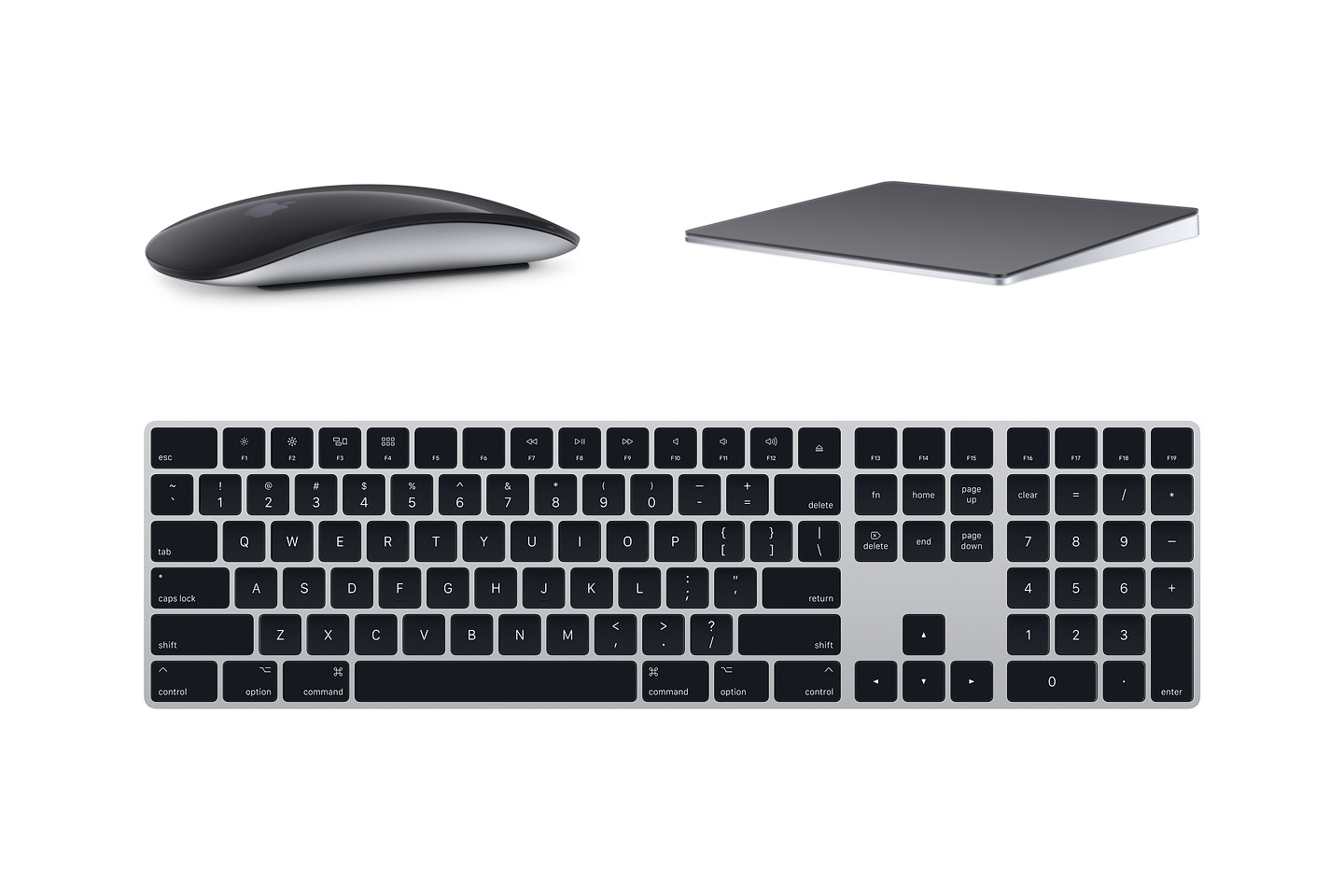

产品侧面的苹果Logo、掀起金属外壳后的内部组件以及缆线的颜色，全部都采用了黑色。而铝金属外壳和空间架构的用色则是银色。

其中，银色来自于原有产品线白色系列产品中的银色金属材料，而黑色则来自于原有产品线太空灰系列产品中的黑色表面材料，这真是实打实的“铁锅乱炖”了。

第一款带轮子的Mac产品

当然，就新款Mac Pro产品而言，并不是所有的元素都是“铁锅乱炖”的产物。

值得注意的是，这款产品是苹果历史上第一款支持选装轮子的Mac产品。苹果还专门设计了一组不锈钢无心轮，以供用户自由地选装在机身底部。

写在最后……

结合长期以来屡试屡验的设计风格和最新的电脑设计及制造科技，苹果似乎又找到了一直以来最擅长做的事情。

苹果这次推出的新款Mac Pro产品，虽然其主要针对的是高端市场的专业用户，但更重要的是，这款产品背后所体现的价值和内涵。

其所作所为，更像是一种对所有桌面用户和其他专业用户的强有力承诺。而这个承诺，过去几年在许多顾客甚至忠实用户的眼里，却变得越来越模棱两可。
