可模拟金属动态光影，苹果研发移动端HDR AR渲染方案

本文来自微信公众号“青亭网”（ID:qingtinwang），编辑：Esther，36氪经授权发布。

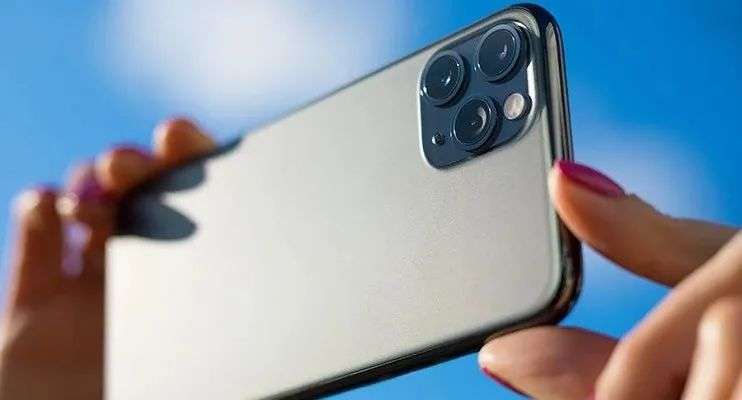

丰富的光影细节对于一张好照片来说足够重要，为了接近拍出接近人眼视觉的照片，市面上越来越多的相机、手机摄像头开始支持HDR功能，也就是高动态光照渲染技术。其中，动态范围指的是更多样的光线变化，也就是说HDR照片比普通照片对光的感知范围更大，更讨好人眼的视觉习惯。

与普通的呈现技术相比，HDR图像可显示更多动态范围和细节，其原理是通过拍摄多种不同曝光版本（LDR）的照片，然后通过实时后期处理，将三张照片合成为一张。

不仅如此，iPhone 12 Pro系列也是苹果首款同时支持拍摄剪辑和显示HDR视频能力的移动设备。这样一来假如将HDR与AR结合，那么iPhone 12系列还是无敌的存在，奈何当前用户感知还不是很强。

那么，HDR是否能进一步提升AR图像的逼真感，让AR更融入真实场景呢？

移动端HDR AR方案

近期，苹果计算机视觉科研部门研发了一种基于HDR图像技术的AR渲染方案，其特点是无需重复训练，即可在各种新场景中动态渲染AR模型表面的反光/光影效果，逼真模拟金属等自然纹理。据悉，在一篇名为《基于HDR环境映射预测的实时AR技术》的论文中，苹果计算机视觉研发工程师Gowri Somanath和高级机器学习经理Daniel Kurz提出，该方案基于一种支持AR实时渲染、动态HDR效果的卷积神经网络EnvMapNet，该网络模型可在移动端处理器运行，在3D扫描场景后，可渲染出接近实物、支持动态场景感知的AR。

在iPhone XS上运行时，延迟可低于9毫秒，而与此前已有的渲染方案相比，该方案渲染光线反射的方向误差可降低50%。

简单来讲，采用卷曲神经网络的原因是，由于手机摄像头比人眼视场角更窄，因此只能通过摄像头捕捉到的有限场景数据去预测完整的360°场景。EnvMapNet不仅可以预测3D场景中的光影信息，还可以合成高分辨率的完整场景。

科研人员表示：移动端AR渲染的局限在于，摄像头的视场角和移动范围有限，通常可捕捉的范围不到100°。相比之下，人眼的视场角要高得多，因此为了渲染视觉观感自然的AR效果，EnvMapNet需要同时预测出摄像头未捕捉到的场景数据。

其原理是，通过有限视野的LDR（低动态光照渲染）摄像头成像（部分场景图），实时预测并渲染HDR场景（完整场景图），可为AR物体模拟视觉感官逼真的光影效果。换句话来讲，就是可以让AR模拟镜面或漫反射在不同光照环境中的动态变化。

此外，EnvMapNet合成的3D场景中不仅包含环境光的强度和温度等低频信息，还包括光源类型（吊灯等等）更多细节。接着，利用生成对抗网络（GANs），EnvMapNet所生成的3D场景将支持环境感知，也就是说可以适用于多种不同的场景。

可在iPhone XS上运行

EnvMapNet的另一个特点是，由于是通过LDR图像预测HDR场景，它不依赖很高端的硬件配置。

实际上，通过16核神经网络引擎和GPU渲染，搭载A14仿生芯片的iPhone 12，已经足以处理HDR多帧合成任务。可以说，iPhone 12 Pro已经是能够拍摄、显示HDR内容的完美消费级设备，与此同时，AR将成为拍摄和显示HDR的重要延伸场景。尤其是通过iPhone 12 Pro搭载的LiDAR传感器模组，3D扫描和AR模型生成的效果又将进一步提升。

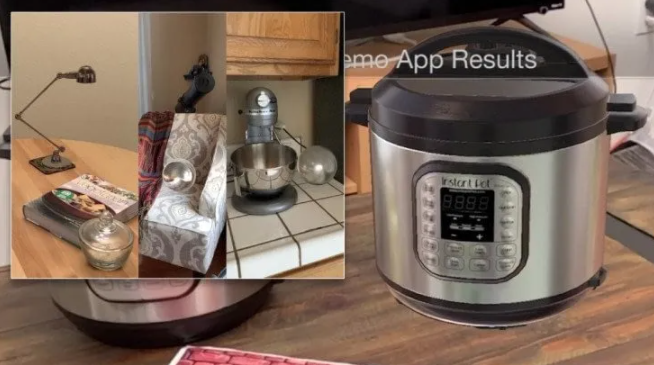

不过，为了进一步探索EnvMapNet的通用性，科研人员在iPhone XS上测试运行一个基于ARKit的iOS原型应用，通过ARKit提供的设备姿态和平面几何数据，将摄像头捕捉的图像弯曲成部分环境图，接着再将预测的完整环境图通过SceneKit框架来渲染AR模型，发现预测时间仅需9毫秒。

此外，苹果科研人员指出，EnvMapNet在iPhone XS上可实现逼真的反光效果，与此前已有的渲染方案相比，该方案渲染光线反射的方向误差可降低50%。

细节方面，该方案的运行流程是首先对周围场景进行扫描，然后卷曲神经网络EnvMapNet根据ARKit框架收集的图像帧、姿态、场景几何和AR定位信息，来预测HDR影像的完整立体图像，这种计算方式也被称为IBL，即：基于图像的光照技术。而生成的完整立体图像则被称为：光照探头（似乎是一个3D开发术语），其中包含高分辨率反射纹理、场景中的光源预测结果。接下来，该立体图像会继续识别场景中各种光源强度，并计算出渲染时亮度的占比。

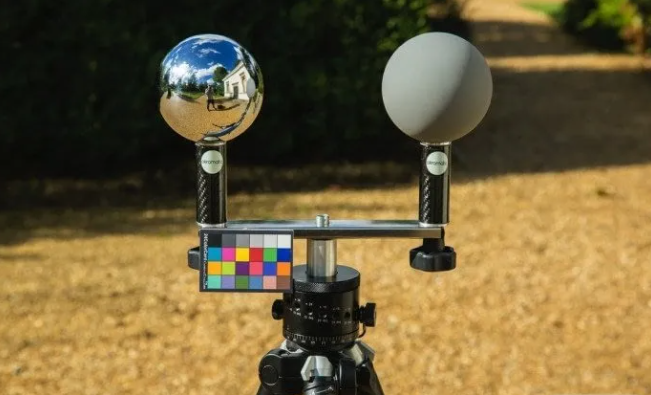

在拍摄特效电影时，片场的工作人员会将一个金属球体作为参考，通过捕捉球面的反光效果，来反向拆解3D环境的亮度变化，也就是HDRI图像。然后在利用生成的HDRI图像来重建逼真的CGI场景。据悉，《终结者2》中的液态金属效果就是利用类似的技术来模拟的。

其他应用场景

除了AR外，EnvMapNet算法或许也可以与神经渲染结合，应用场景包括：基于神经渲染的3D动态头像、3D地图模型、游戏场景渲染等等。此前，为了研发逼真的3D地图渲染方案，谷歌科研人员训练了一个基于NeRF（神经辐射场）的学习算法，通过分析光线总之的位置，从2D图像提取3D深度，并生成3D效果图。如果在NeRF算法基础上，加入HDR渲染技术，或许可以模拟CGI的全局照明效果，实现对场景的动态光影渲染。

相比之下，HDR模拟技术似乎也能用于实现基于神经学习的反光效果模拟，从而优化3D模型、场景的视觉效果。

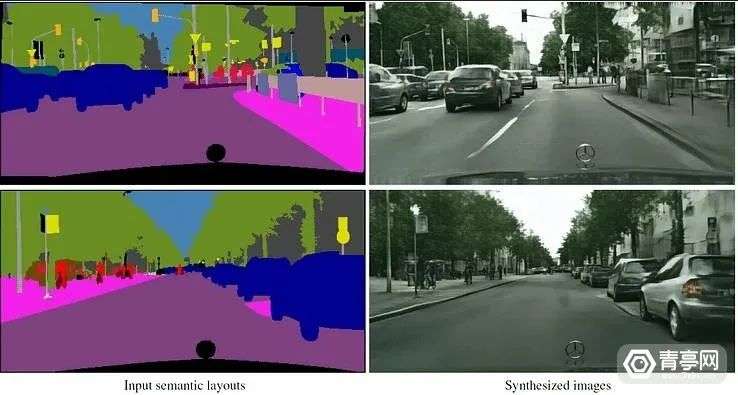

注：神经渲染是一种图像和视频生成方案，其特点是基于深度生成模型和图形学领域的光学物理特性，可通过显性或隐性的方式，去调整图像中场景的亮度、摄像头参数、姿态、几何、外观和语义结构。应用场景包括电影工业、AR/VR、智慧城市等等。

总之，随着AR定位和渲染等技术不断发展，AR已经可以模拟实时遮挡、物理交互等真实物体的效果。同时，苹果持续投资AR技术开发，此前还发布基于USDZ的AR快速查看功能，以及快速生成高质量3D扫描模型的功能：Object Capture API。未来，如果苹果将HDR光影渲染用于移动端AR或AR眼镜，那么AR可能会与真实场景越来越难以区分。
