新版MacBook Pro拆机详解【高清大图】

转载时间:2022.05.27(原文发布时间:2012.06.14)
28
转载作者:36氪企服点评小编
阅读次数:28次

苹果在刚刚结束的WWDC大会上发布的新
Macbook Pro——MacBook Pro with Retina Display,最大的亮点就是1.8cm厚的机身和15寸的视网膜屏幕。

至于里面究竟有什么变化,除了接口还看不出什么,现在国外著名电子产品拆机网站
ifixit发布了新版Macbook Pro拆机的过程,并对Pro的硬件进行了详细的介绍。

下面就让我们一起来看看,这个15寸超薄机身是怎么塞下性能强悍的Pro的……(话说没有13寸是不是因为Pro塞不下啊?!)1. 外观

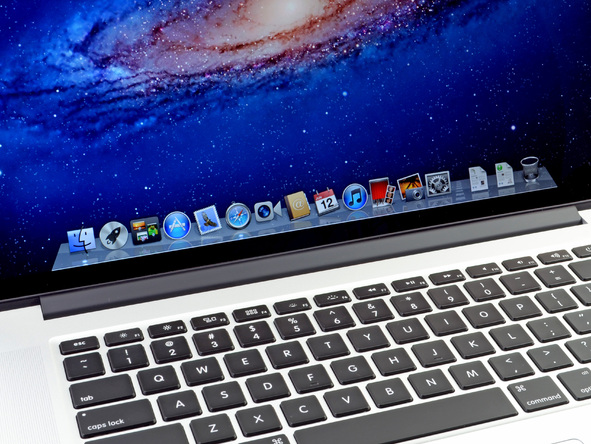

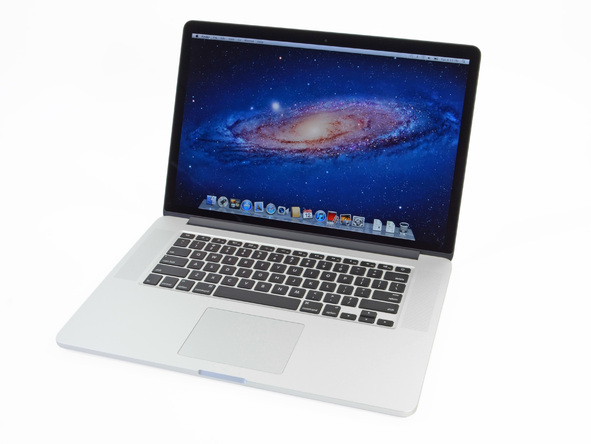

15.4寸LED背光IPS视网膜显示屏,分辨率2880 x 1800,像素密度220 ppi。Core i7四核处理器,8G 1600MHz DDR3L内存,NVIDIA GeForce GT 650M 独立显卡,1G显存。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

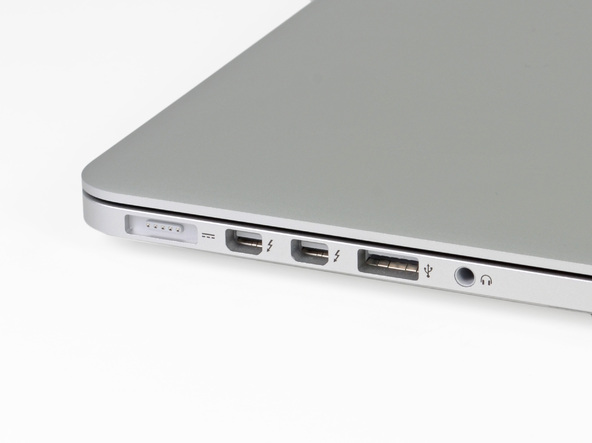

  1. 接口 一个MagSafe 2、两个Thunderbolt高速接口、两个兼容USB2.0、3.0接口、SD读卡器、HDMI输出接口,3.5mm标准耳机插孔,以及背面两侧极细的排风口。

新版MacBook Pro拆机详解【高清大图】

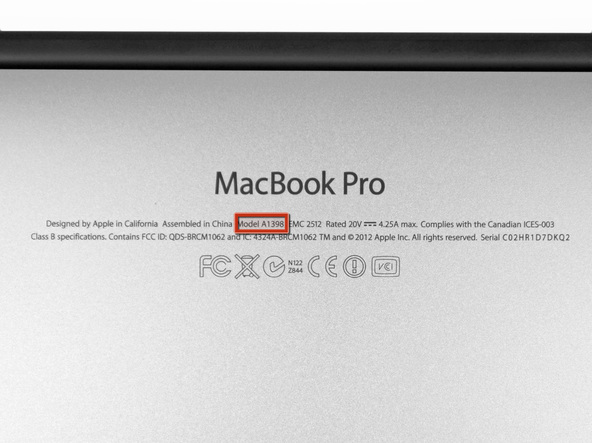

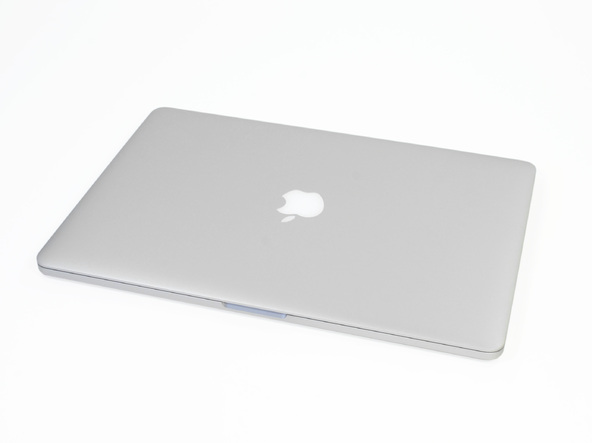

  1. Logo标示 屏幕边上没有Logo,背面是Macbook Pro,型号为A1398(新型号)。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

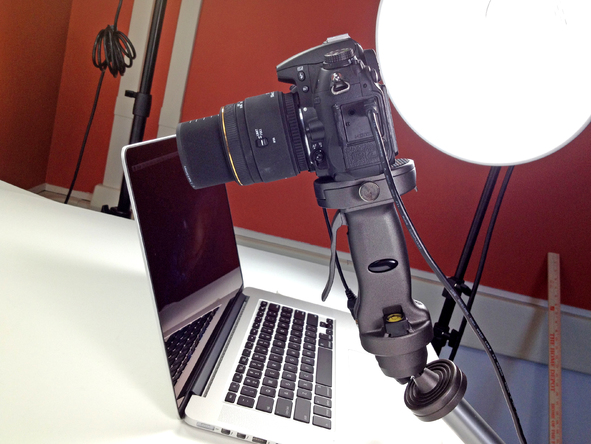

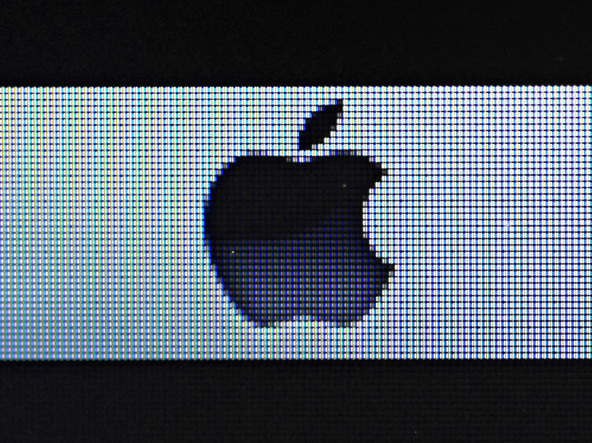

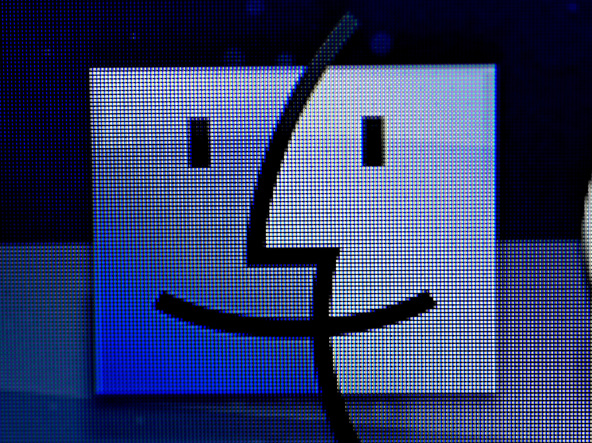

  1. 像素排列 苹果Logo和Finder图标的像素排列,第三张是拍摄方式。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

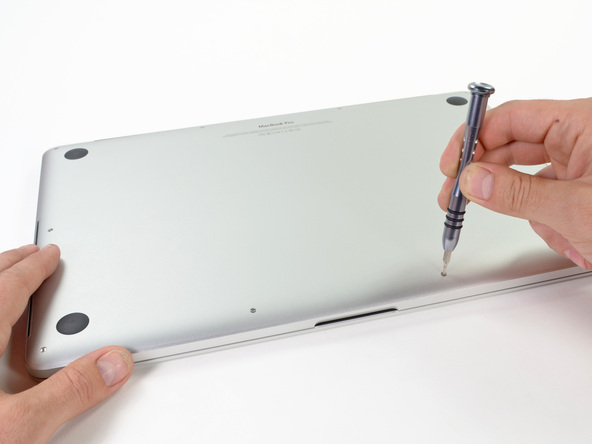

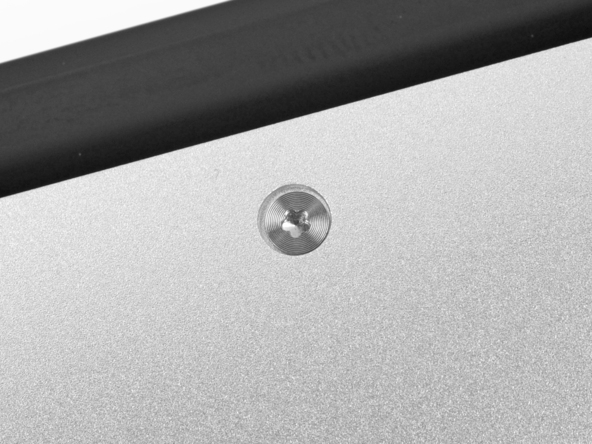

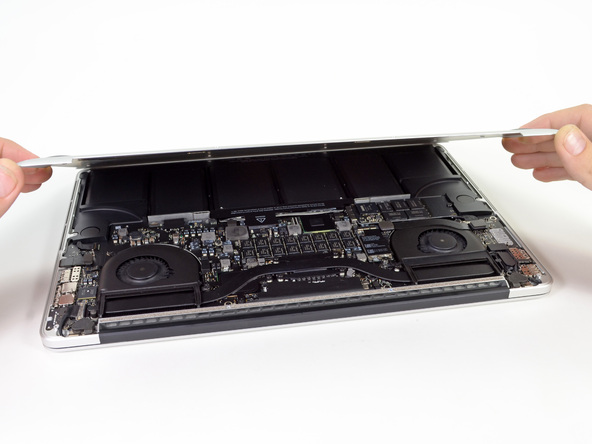

  1. 开始拆机 先拆底部的几个苹果专用螺丝(pentalobe防撬螺丝),然后就可以把底盖打开了。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

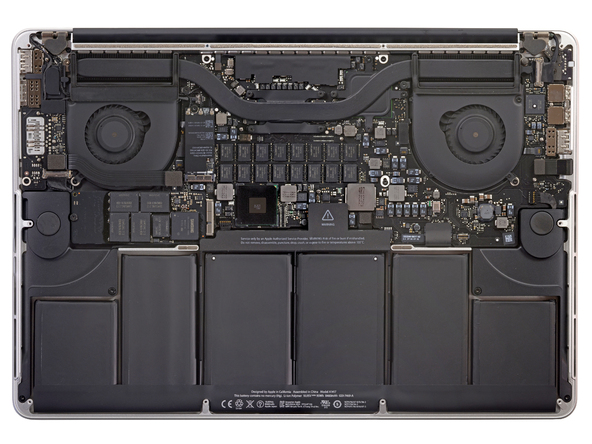

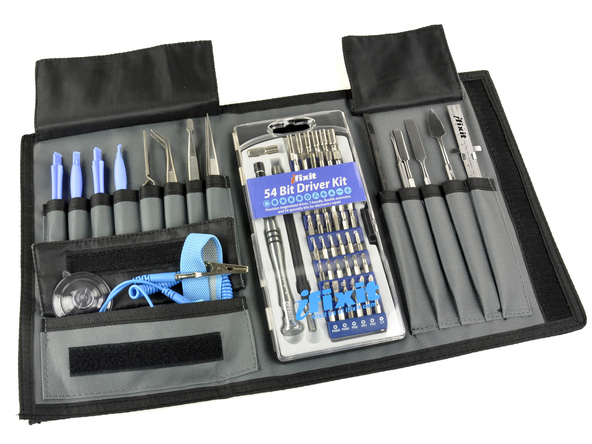

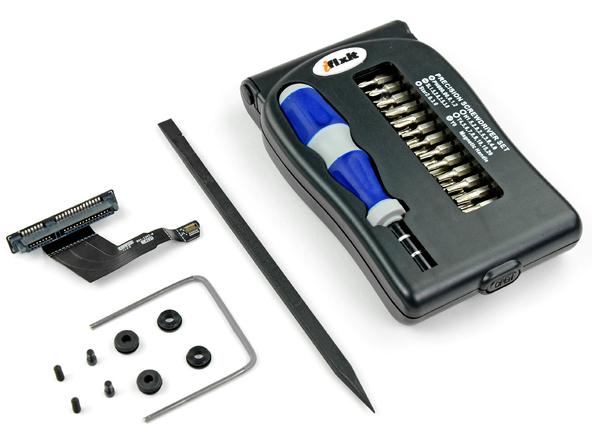

  1. 苹果背面&拆机工具 这是苹果背面图,整体和上一代Pro差不多。电池占了快1/2的位置,两个风扇又占了另一半1/3的位置。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

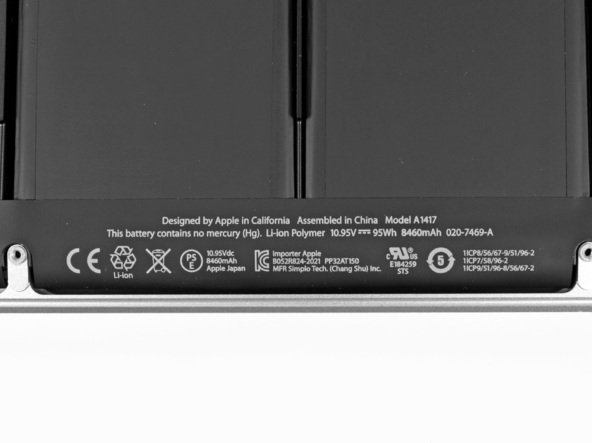

  1. 电池 95Wh(上一代是77.5Wh),10.95V。续航时间仍未7小时,待机一个月。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

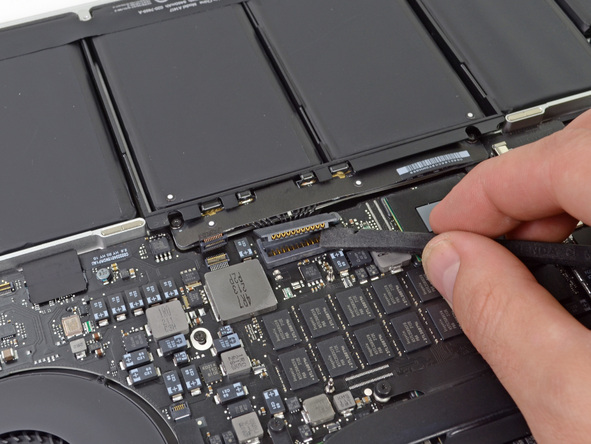

  1. 拆掉电池排线接口 这是必须的,防止在拆机过程中损坏电子元器件。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

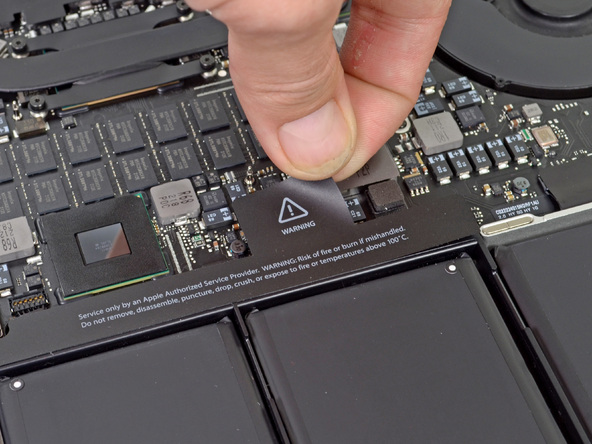

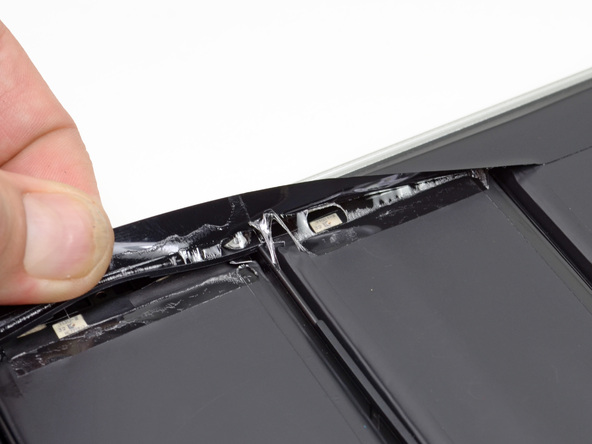

  1. 撕掉电池信息保护膜 这次苹果没有将电池用螺丝固定在机器上,而是用了胶水(后面你就知道它黏性多强了)。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

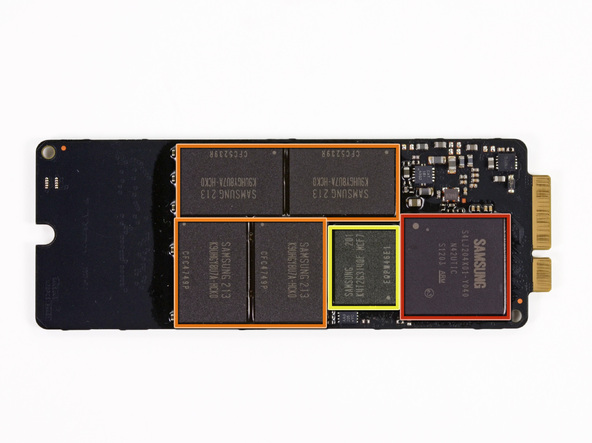

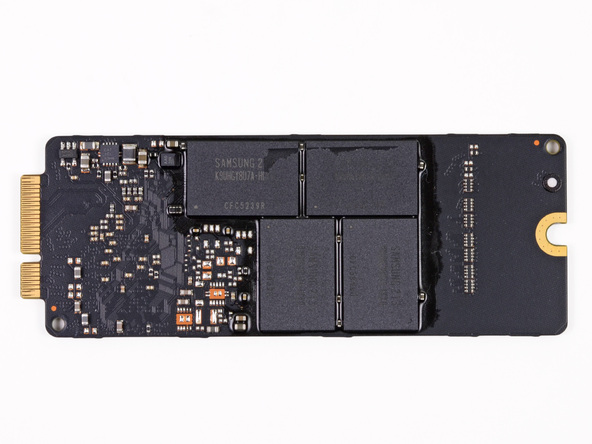

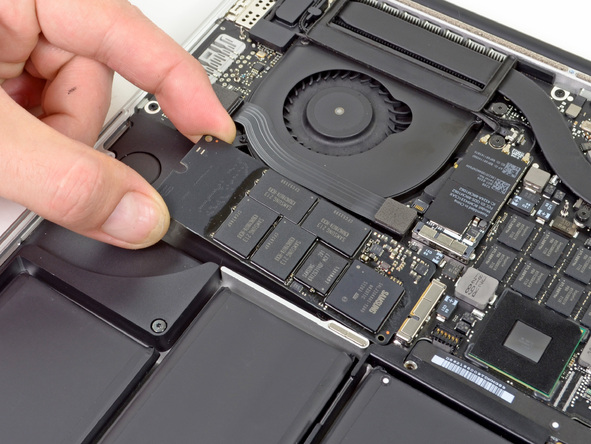

  1. 拔下SSD 这台机子上的是512G的SSD,三星的,红色芯片为Samsung S4LJ204X01,橙色芯片为Samsung 213 K9UHGY8U7A,黄色芯片为Samsung 201 K4T263140F。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

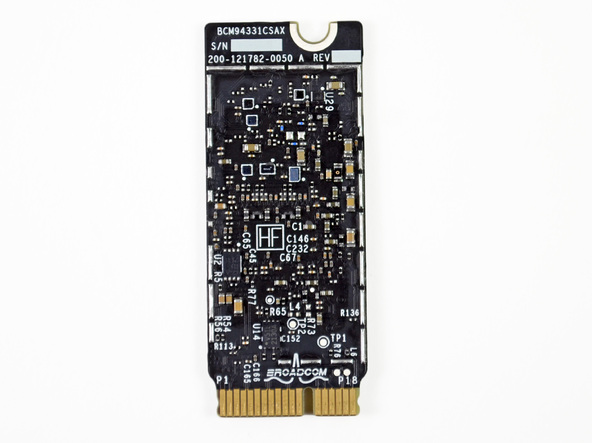

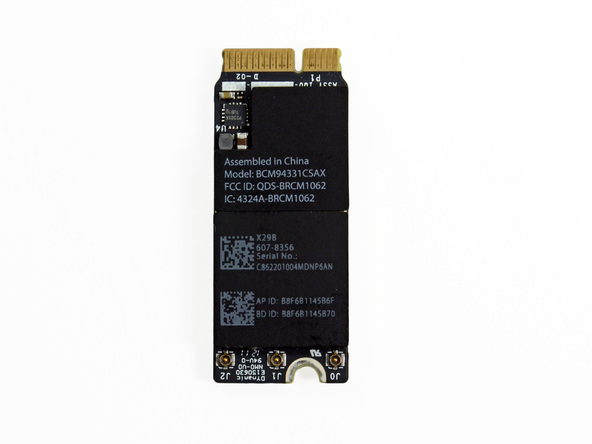

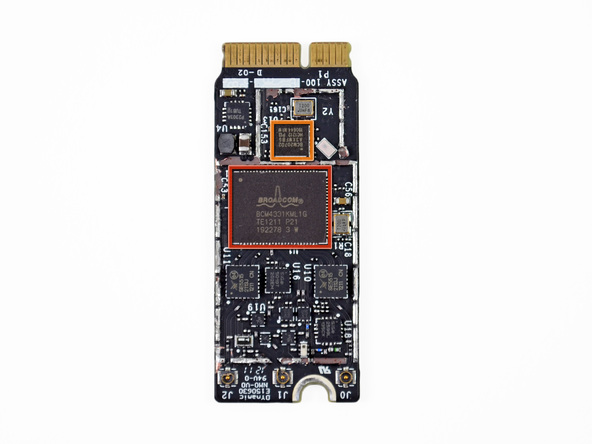

  1. 拔下AirPort卡 红色为Broadcom  BCM4331  单芯双频802.11n 无线解决方案,橙色为Broadcom  BCM20702  单芯蓝牙 4.0 HCI解决方案,支持低功耗蓝牙技术(BLE)。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

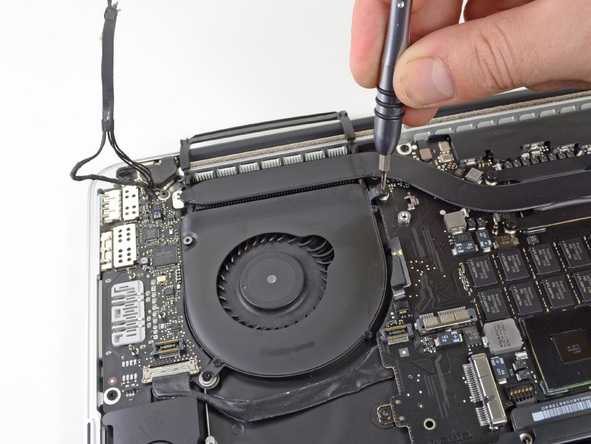

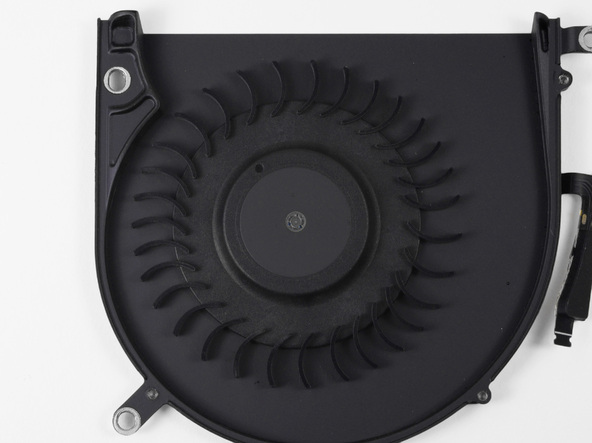

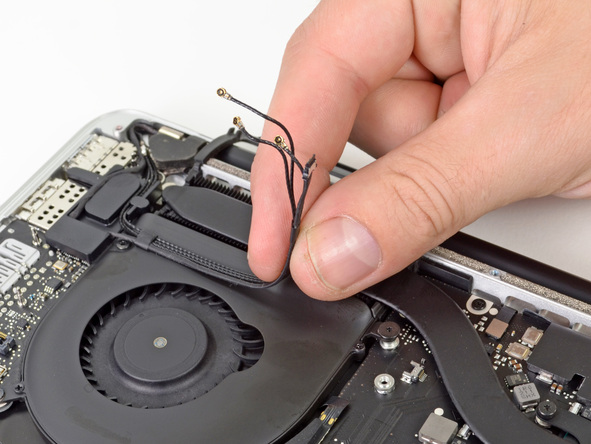

  1. 拆下风扇 小心拆下螺丝、天线和支架,就把风扇拿下来了。风扇采用非对称设计(通过不同频率传播噪声),在散热和噪音上都有所改进。

新版MacBook Pro拆机详解【高清大图】新版MacBook Pro拆机详解【高清大图】新版MacBook Pro拆机详解【高清大图】

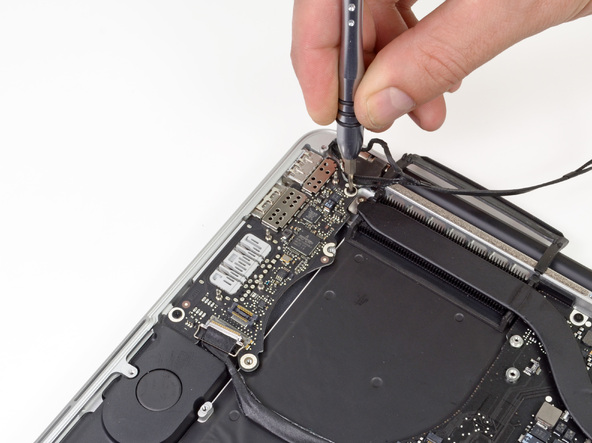

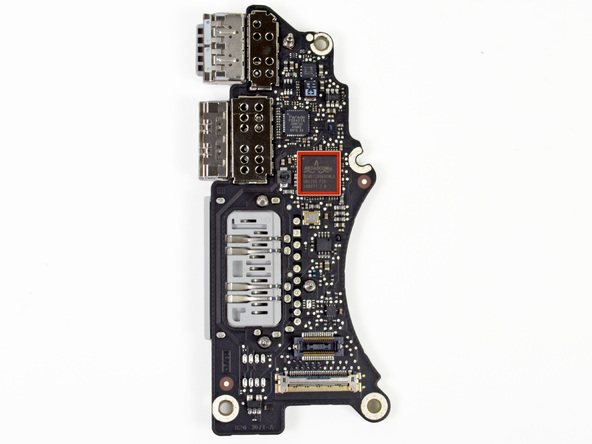

  1. 拆下外部接口 这只是右侧的接口,USB3.0和HDMI输出接口,红色部分是Broadcom BCM57100读卡器控制模块。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

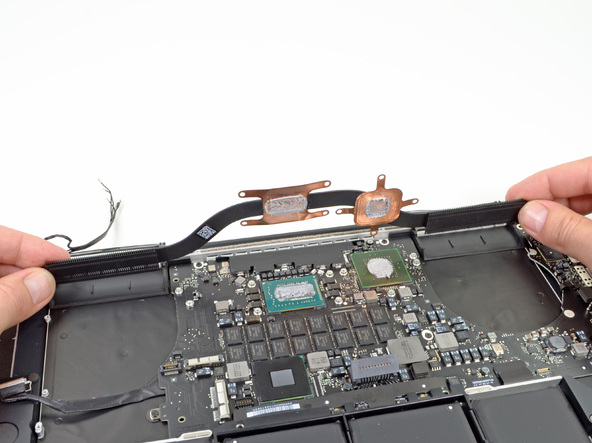

  1. 取下散热组件 这一部分很简单,小心拧下几个螺丝即可。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

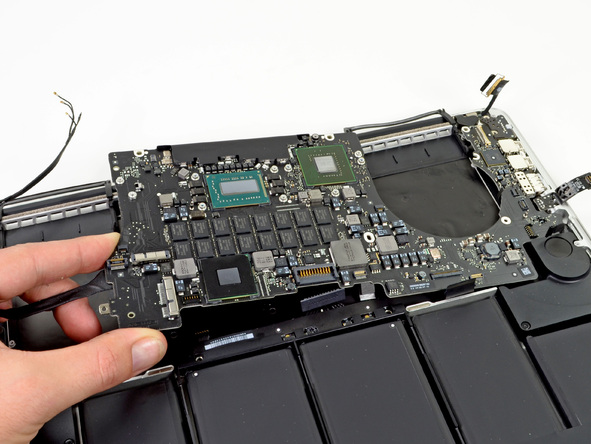

  1. 取下主板,主板正面 这就是Pro最核心的部件了,到这一步该部件就不再继续拆解了。

红色部分是NVIDIA
GeForce GT 650M 显卡,橙色部分是Intel
Core-i7 3720QM) 2.6 GHz 处理器,集成Intel Graphics HD 4000显卡,黄色部分是Intel E208B284 平台控制单元,绿色部分是内存条Hynix
H5TC2G83CFR DDR3L,蓝色部分是Intel DSL3510L Thunderbolt控制芯片。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

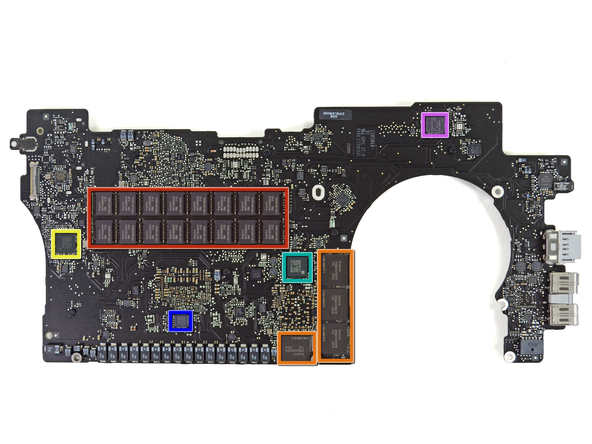

  1. 主板背面 红色是Hynix  H5TC2G83CFR DDR3L内存(就是上面那个),橙色是Hynix H5G02H24AFR,黄色是德州仪器 Stellaris LM4FS1AH微控制器,绿色是R4F2113,蓝色是Maxim MAX15119,紫色是赛普拉斯半导体公司的CY8C24794-24L芯片。

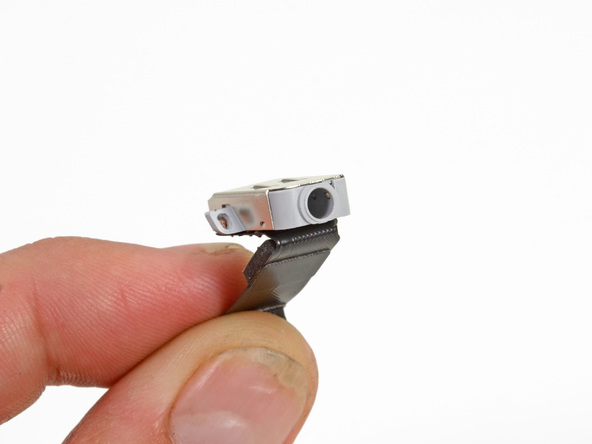

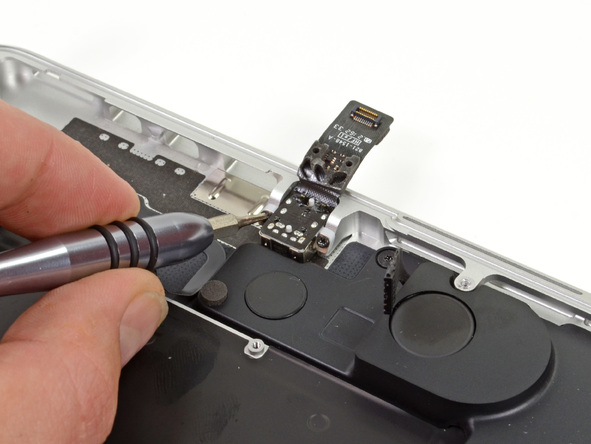

新版MacBook Pro拆机详解【高清大图】17. 拆下耳机接口
先拆螺丝,然后还要小心用力才能拿下。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

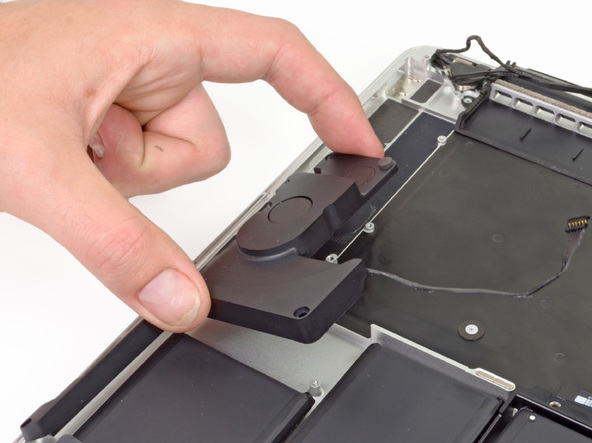

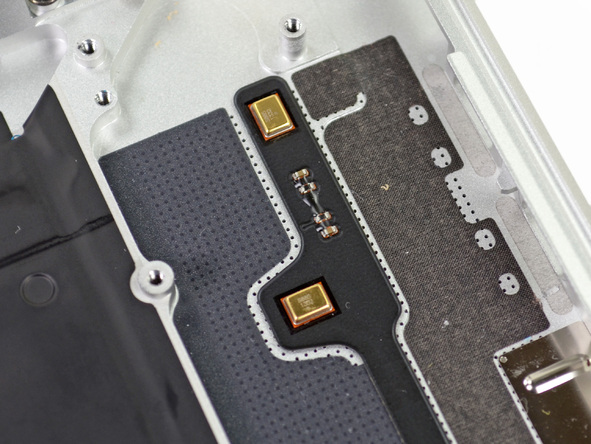

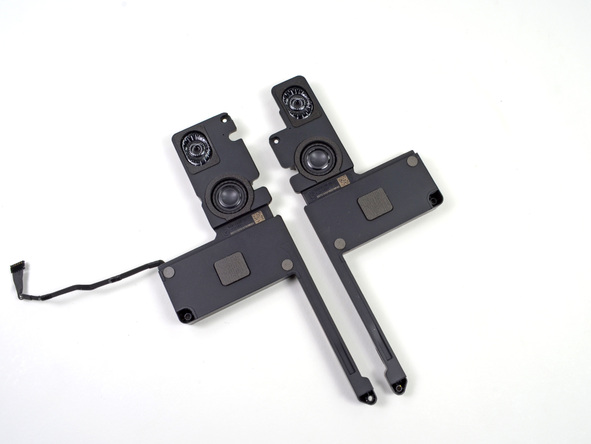

  1. 拆下扬声器模块 看起来挺精致的,音响效果也不错,据说采用了Knowles S885 MEMS,但未经证实。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

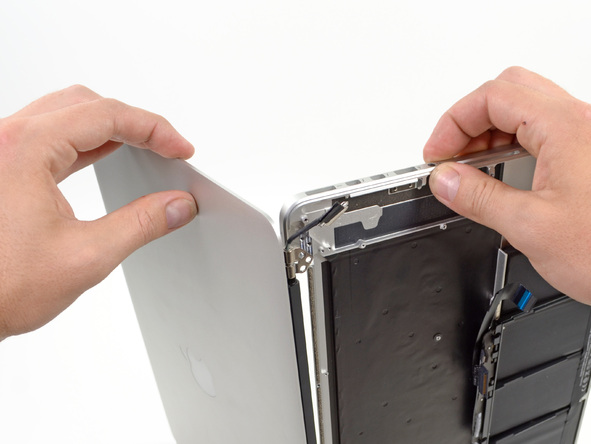

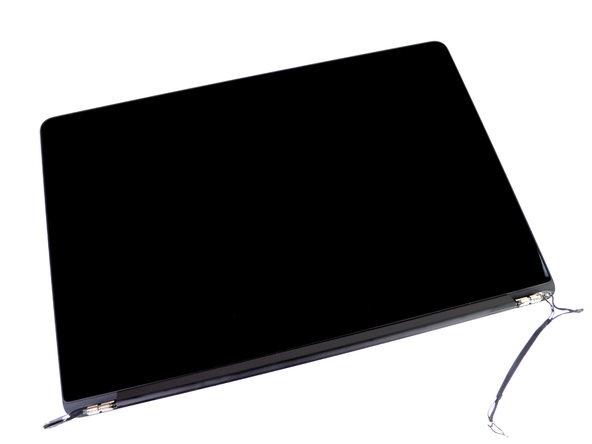

  1. 拆下视网膜屏幕 屏幕做的很紧密,如果你不想毁了这款近千美元的屏幕的话,还是小心点为妙,注意还有摄像头、WiFi天线和蓝牙天线。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

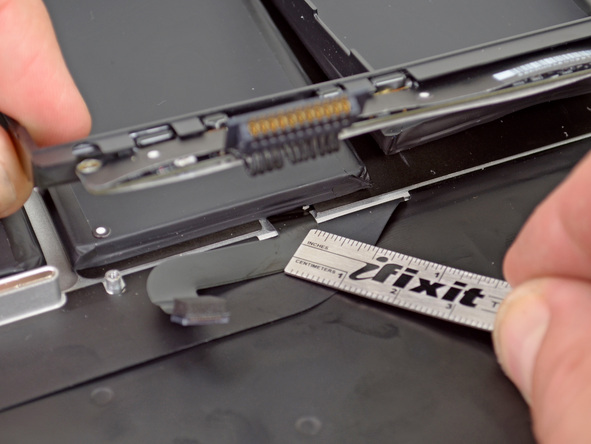

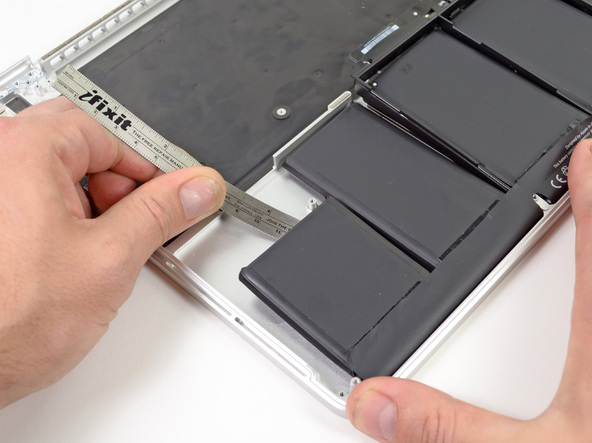

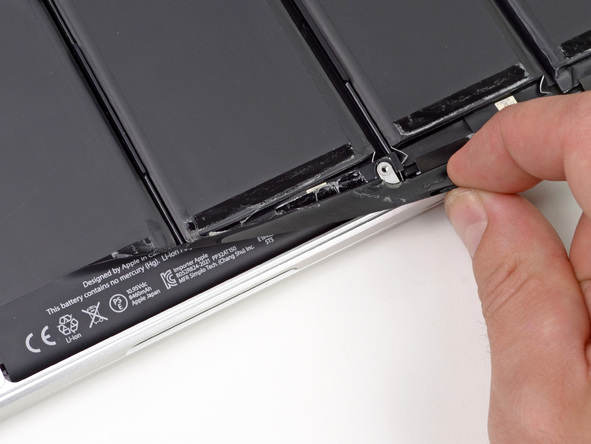

  1. 回来拆电池 电池很难搞定,ifixit用自家的尺子弄坏了一块电池的膜,才把电池拿出来,另外电池和触摸板之间的线缆也很脆弱。

新版MacBook Pro拆机详解【高清大图】

新版MacBook Pro拆机详解【高清大图】

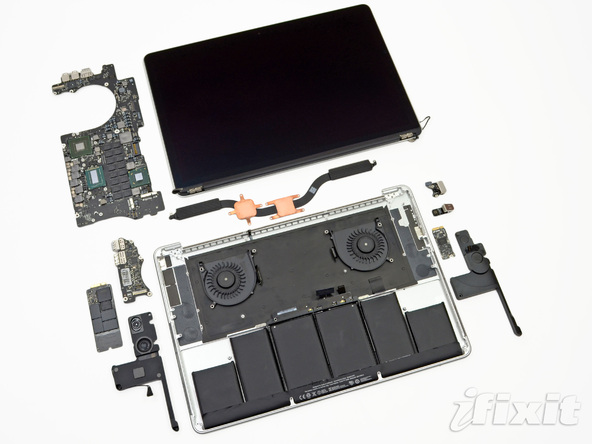

  1. 拆机完成 下面就是MacBook Pro with Retina Display的所有配件。屏幕正面没有玻璃或塑料覆盖,旱在主板上的内存条是不能升级的,SSD也不能升级。另外你如果想拆你的上万元的Pro的话,请三思,所有螺丝都是苹果专用的,而且很多东西坏了就很难配上了。

新版MacBook Pro拆机详解【高清大图】

再次感叹一下苹果的工业设计!
